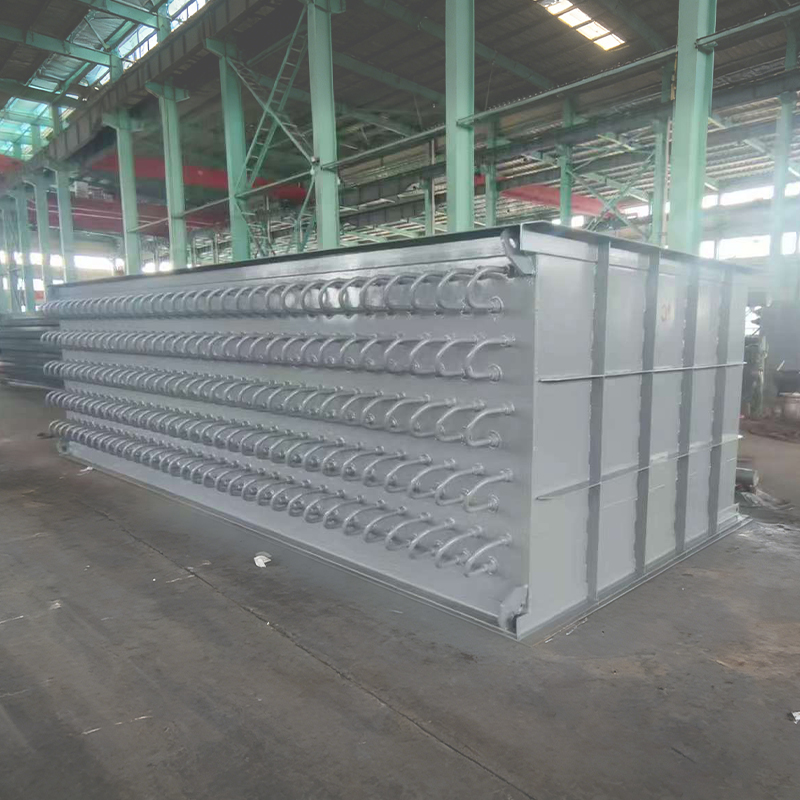

니켈 기반 브레이징 이코노마이저는 특수 니켈 기반 브레이징 및 확산 코팅 기술을 통해 이코노마이저의 내식성, 내마모성, 재축적 저항성 및 열 전달 효율을 크게 향상시켜 열악한 보일러 환경에 사용하기에 이상적인 첨단 장치입니다.

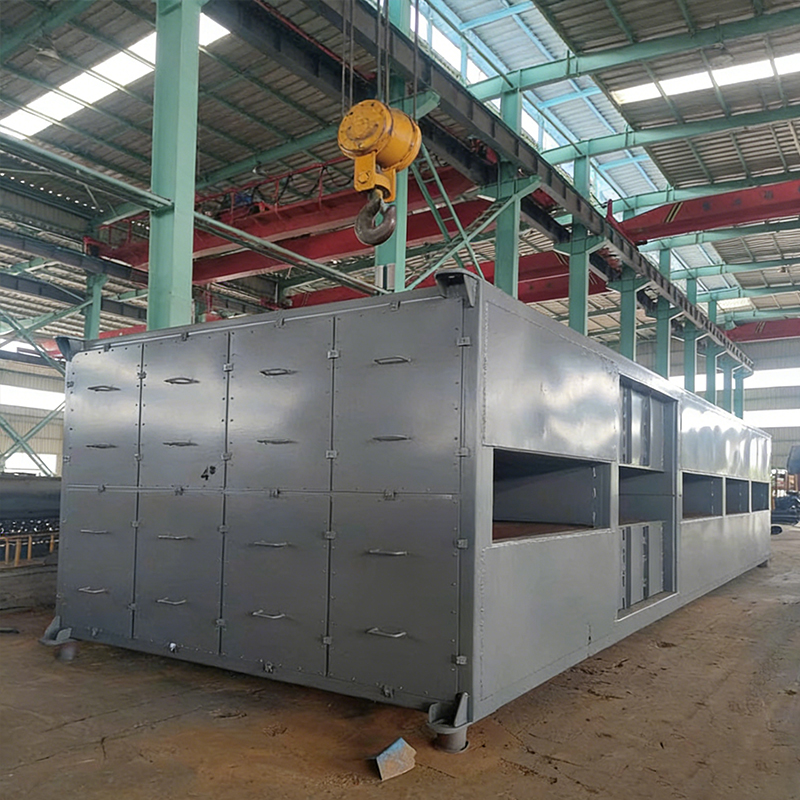

공기 예열기는 보일러 후단의 배가스 덕트에 설치된 열교환기입니다. 배가스에서 폐열을 회수하여 보일러로 들어가는 연소 공기를 가열합니다. 일반적인 보일러 시스템에서 공기 예열기는 배가스로부터 열을 회수하는 마지막 장치입니다.

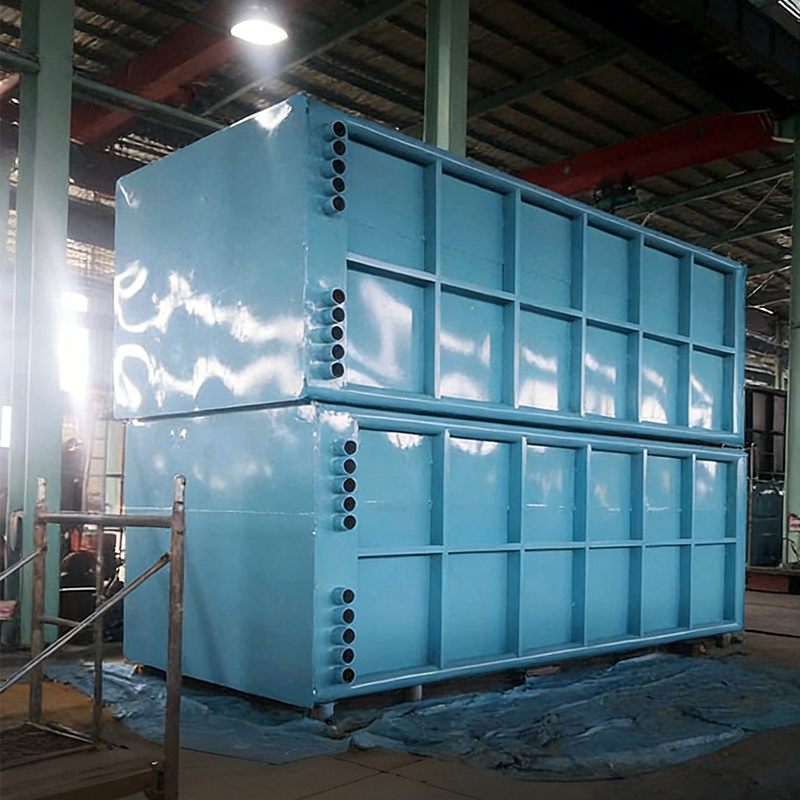

주배도가스 덕트 소결폐열보일러는 소결기 후단의 주배관에 설치하여 소결 시 발생하는 고온 배가스의 폐열(300~450℃)을 회수하여 증기로 전환시키는 에너지 절약 장치입니다.

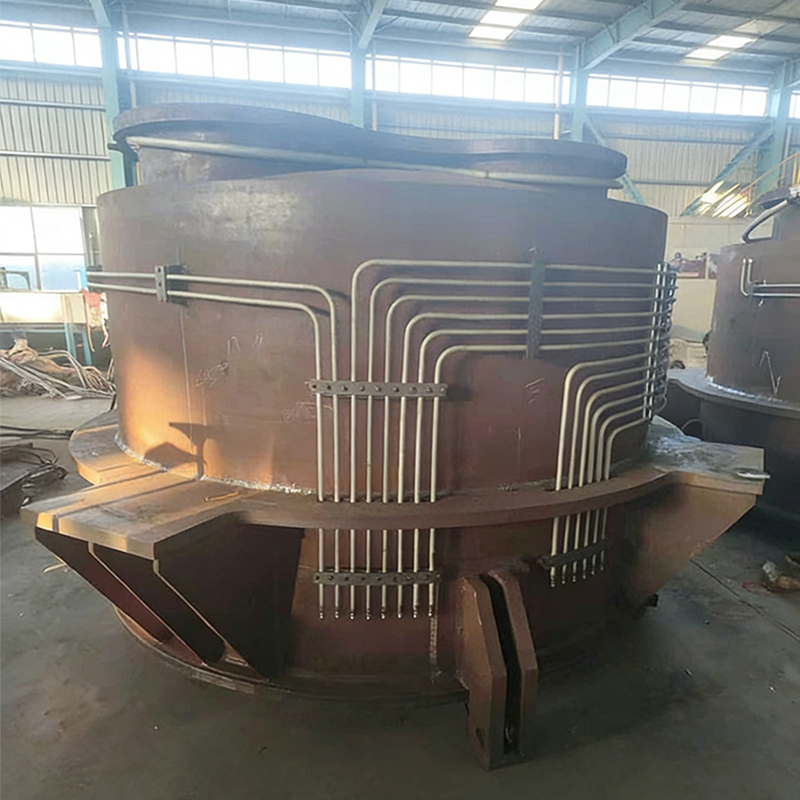

소결 원형 냉각기 폐열 보일러는 철강 공장의 소결 공정에서 발생하는 고온 배기 가스에서 폐열을 회수하기 위해 특별히 설계된 고효율 에너지 절약 장치입니다. 일반적으로 소결 원형 냉각기의 고온부(예: 1단 또는 2단)에 설치됩니다. 나선형 핀 튜브 증발기와 같은 열...

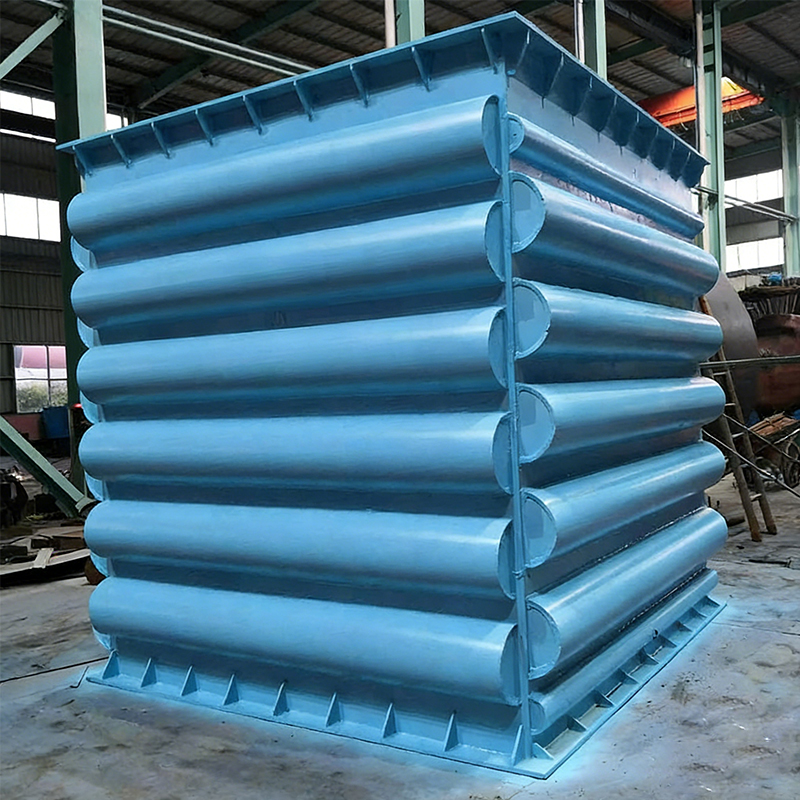

코크스 오븐 연도 가스 폐열 보일러는 코크스 산업을 위해 특별히 개발된 고효율 에너지 절약 장치입니다. 코크스 생산 과정에서 발생하는 중저온 배가스로부터 대량의 폐열을 회수, 활용하고, 이 폐열 에너지를 사용 가능한 증기나 전기로 전환하는 것을 목표로 합니다. 이...
회전식 난로 폐열 보일러는 환형 가열로의 고온 연도 가스에서 폐열을 회수하기 위해 특별히 설계된 고효율 및 에너지 절약 장치입니다. 일반 폐열보일러와 비교하여 본 제품은 높은 분진함량, 용이한 스케일링, 강한 부식성 등 환형 가열로의 배가스 특성에 특별히 최적화된...

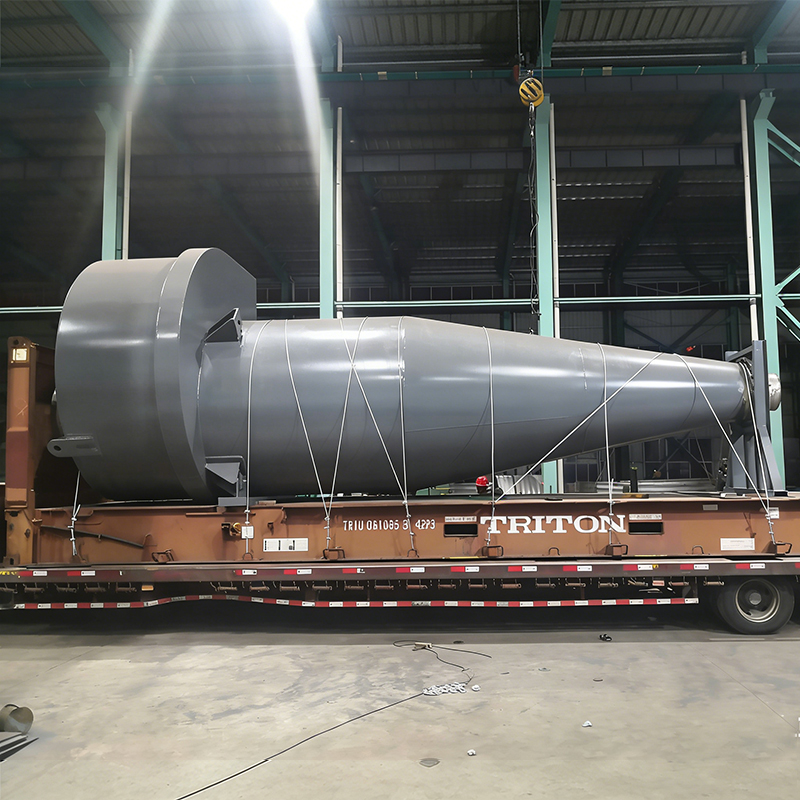

사이클론 집진기는 원심력을 이용하여 기체와 고체를 분리하는 기계식 집진장치입니다. 먼지가 가득한 공기 흐름이 15-25m/s의 속도로 장치에 접선 방향으로 유입되면 회전하면서 가스보다 밀도가 높은 먼지 입자가 원심력에 의해 벽에 던져져 바닥 호퍼로 떨어지게 되어 ...

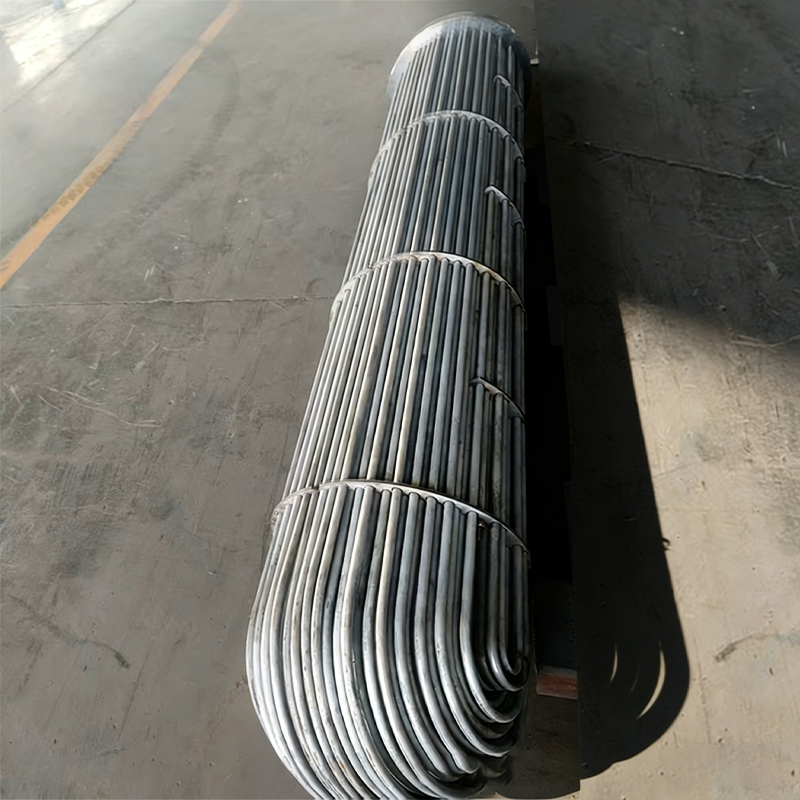

쉘 앤 튜브 열교환기는 일반적이고 보편적인 산업용 열교환기입니다. 핵심 구조는 튜브 묶음을 수용하는 대형 쉘(쉘 측면)과 쉘 내에 둘러싸인 수많은 파이프(튜브 측면)로 구성됩니다. 서로 다른 온도의 두 유체가 각각 쉘 측과 튜브 측에 흐르고 금속 튜브 벽을 통해 ...
산업공정 장비 분야에서 Storage Tank와 Column은 물질의 저장 및 분리/정제를 위한 핵심 단위 장치입니다. 단일 기능 컨테이너나 원자로와 달리 이 제품 조합은 대규모의 지속적인 산업 운영을 위해 설계되었습니다. 저장 탱크는 주로 재료의 정적 저장에 중...

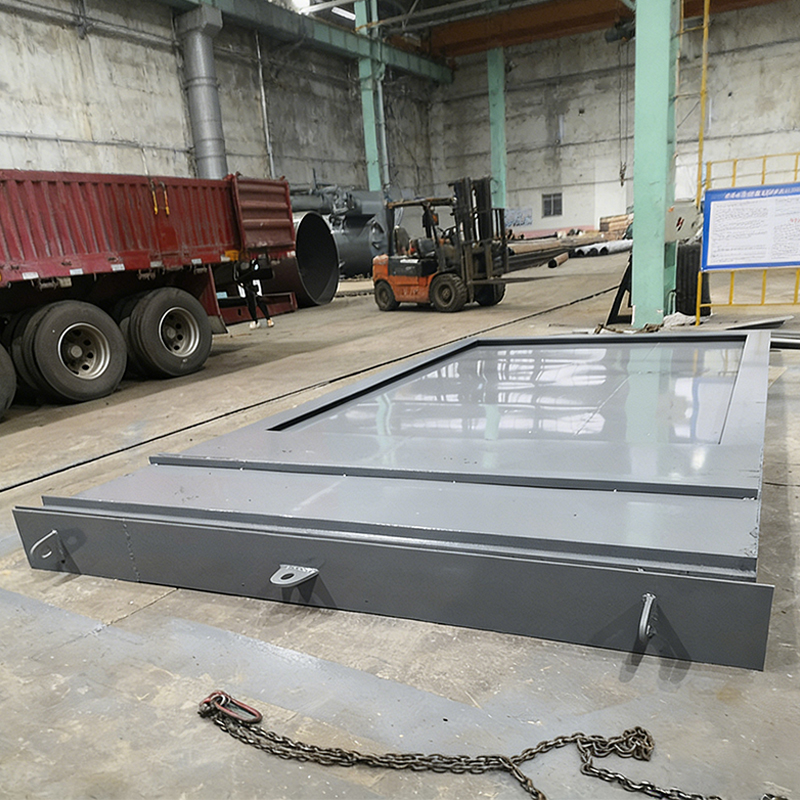

코크스 오븐 굴뚝용 삼중 상호 연결된 신속 작동 게이트 밸브는 코크스 오븐 굴뚝 가스 시스템의 안전하고 효율적인 작동을 위해 특별히 설계되었습니다. 밀리초 수준의 응답 및 다층 연결 제어를 통해 느린 밸브 개폐 및 오작동에 대한 취약성 등 업계의 문제점을 해결하여...

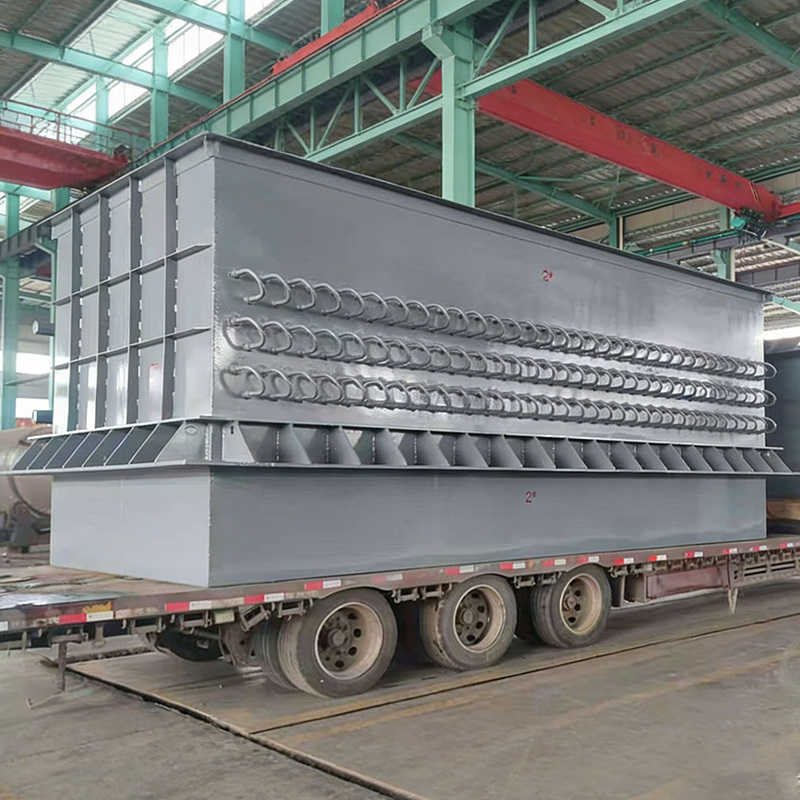

Pre-RH 진공로 재생기는 철강 제련의 RH 정련 공정에서 진공탱크의 잔열을 회수, 활용하는 핵심 에너지 절약 장치입니다. 진공탱크의 간헐적인 작동으로 인해 손실되는 막대한 양의 열을 효율적으로 회수함으로써 철강 생산 시 에너지 효율을 높이고 환경 배출을 줄이는...

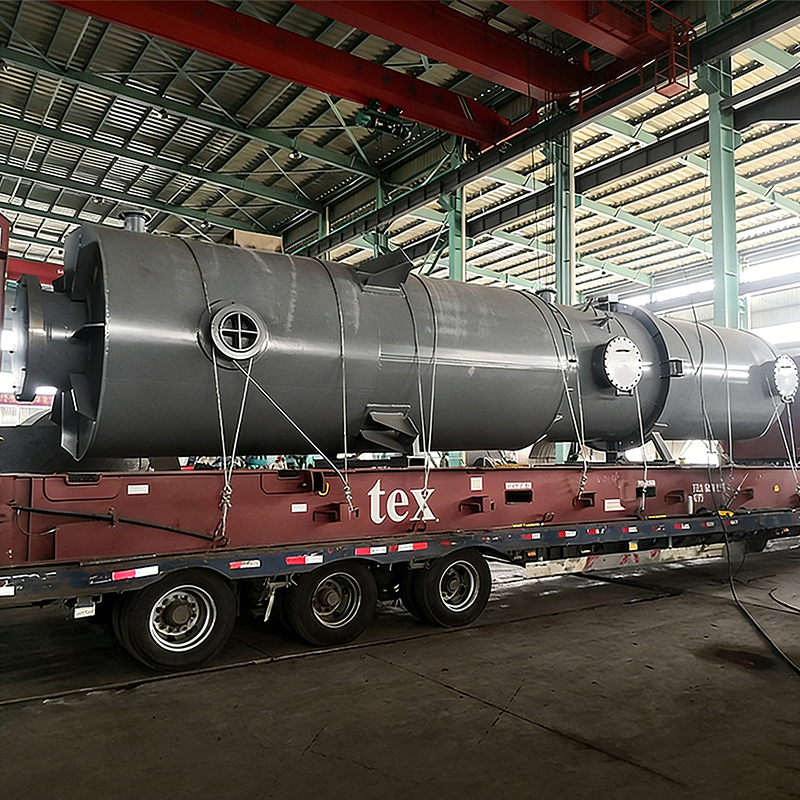

산소 취입 가스화기의 고온 연도 가스용 폐열 회수 장치는 산화로에서 생산되는 초고온 연도 가스(일반적으로 800°C 이상)에서 열 에너지를 회수하도록 특별히 설계된 시스템입니다. 배가스의 폐열을 다양한 열교환기를 통해 증기나 전기로 변환함으로써 전체 공정의 에너지...
산업용 보일러의 케이싱 아래에 있는 웅덩이는 단순한 배관 문제인 경우가 거의 없습니다. 60t/h 코크스 오븐 연도 가스 폐열 보일러에서 케이싱 이음매를 따라 나타나는 물은 일반적으로 튜브-튜브 시트 용접 실패, 얇아진 이코노마이저 튜브 또는 흘러내리는 핸드홀 개스킷 등 세 가지 중 하나를 나타냅니다. 이 세 가지 결함은 통로에서 거의 동일해 보이며 바로잡는 데 드는 비용과 가동 중지 시간이 크게 다릅니다. ...
READ MORE보일러 안전 릴리프 밸브 누출: 세부 사항에 대한 짧은 답변 보일러 안전 릴리프 밸브에서 누출이 발생하는 경우 관리상의 문제가 아닌 압력 경계의 결함으로 처리하십시오. 밸브는 가압 드럼과 과압 상황 사이에 있는 마지막 기계적 장벽이며, 증기를 지속적으로 통과시키는 밸브는 이미 더 이상 신뢰할 수 있는 장벽이 아닙니다. 눈에 보이는 기둥은 일반적으로 몇 주 전에 디스크와 시트 사이에 첫 번째 미세한 증기 경...
READ MORE보일러 PRV가 누출되는 이유: 결론이 먼저 새벽 3시, 전날 완벽하게 작동하던 보일러 아래 바닥에 따뜻한 웅덩이가 펼쳐집니다. 자연스러운 반응은 밸브가 고장났다고 가정하고 교체를 주문하는 것입니다. 그 반응은 대개 잘못된 것입니다. 보일러 PRV 누출은 시스템 어딘가의 압력 문제로 인한 증상이며 릴리프 밸브는 이를 보고할 수 있을 만큼 정직한 구성 요소 중 하나입니다. PRV, 안전 밸브 또는...
READ MORE보일러 예방 유지보수는 아무것도 하지 않는 비용으로 시작됩니다 보일러 예방 유지보수는 계획된 스프링 정전과 스팀 헤더의 압력이 떨어질 때 오전 2시에 전화 통화 사이의 차이입니다. 중국 북서부의 한 석탄화학 공장은 한때 3개월 동안 수트블로어 성능을 무시했습니다. 그 결과 대류 뱅크의 슬래깅으로 인해 보일러 효율이 4.2% 감소하고 계획되지 않은 38시간 동안 가동이 중단되었습니다. 이 단일 이벤트로 인해...
READ MORE오전 2시 47분, 야금 공장의 야간 근무 감독관은 경보를 받습니다: 폐열 보일러가 물 부족으로 인해 작동했습니다. 승무원은 버너를 재설정하고 드럼을 다시 채우고 다시 시작하려고 시도하지만 장치는 압력을 유지하지 않습니다. 점차적으로 연소가스 온도가 상승하고 3개월 동안 스택 손실이 점점 커지는 보일러를 이제 대대적인 수리가 필요합니다. 생산 관리자는 생산량 손실, 초과 근무 노동, 긴급 예비 부품 등 40시간 가동...
READ MORE공장 운영자는 폐열 보일러가 추운 아침 가동을 시작한 직후 스팀 드럼 릴리프 라인에서 갑자기 배출되는 소리를 듣습니다. 증기가 나오고 제어판에는 최대 허용 작동 압력을 향해 올라가는 압력이 표시되며 누군가 시스템을 신속하게 다시 시작할 수 있는지 묻습니다. 산업용 보일러 시스템에 있어서, 보일러 압력 완화 1년에 한 번 점검해야 하는 단일 밸브가 아닙니다. 이는 압력 용기와 함께 계산, 설치 및 ...
READ MORE
A 야금 폐열 보일러 (야금 WHB)은 고효율 열교환 장치 소결, 전로, 전기로, 자용제련 등 야금공정에서 발생하는 고온의 배가스로부터 폐열을 회수하도록 설계되었습니다. 이러한 연도 가스는 일반적으로 다음과 같습니다. 800°C ~ 1100°C . WHB는 연도가스의 열을 물이나 유기 매체로 전달하여 발전이나 플랜트 난방을 위한 포화 또는 과열 증기를 생성합니다. 에 따르면 산업폐열 자원 활용 지침 , 야금 산업의 폐열 자원은 대략적으로 차지합니다. 15% ~ 30% 총 에너지 소비량과 폐열 보일러가 효과적으로 회수할 수 있습니다. 45% ~ 65% 그 열에너지의. 기존 산업용 보일러와 달리 야금 WHB는 부식 방지, 재 축적 방지, 열팽창 보상을 위한 특수 설계가 필요합니다.
위의 수평 막대 차트는 4가지 대표적인 야금 공정에 대한 일반적인 연소가스 온도 범위를 보여줍니다. 자용로 연도 가스는 최대 1050°C에 도달하는 반면, 변환기와 전기 아크로는 900°C를 초과하여 상당한 회수 가능한 열 잠재력을 나타냅니다. 이 열을 회수하면 연료 소비가 줄어들 뿐만 아니라 탄소 배출량도 크게 줄어듭니다. 업계 테스트 데이터에 따르면 현열이 100°C 회수될 때마다 공정 에너지 소비가 약 2.5% 감소할 수 있어 야금 WHB가 경제적으로 매우 매력적입니다.
효율적으로 배열회수 보일러 Metallurgy WHB는 일반적으로 스팀 드럼, 탈기기 및 재 호퍼가 장착된 수직 또는 수평 레이아웃을 채택합니다. 연도 가스에는 먼지가 많이 포함되어 있으므로 재 오염을 방지하려면 온라인 그을음 송풍 시스템(예: 음파 또는 충격파 그을음 송풍기)이 필수적입니다. 선도 압력 용기 제조업체 같은 강소신능화학설비유한회사 성공적으로 개발했습니다 야금 폐열 보일러 먼지가 많은 환경에 적합한 시리즈 제품입니다.
야금 WHB는 간접 열 교환 및 상변화 열 전달을 통해 작동합니다. 고온의 배가스가 순차적으로 흐릅니다. 과열기, 증발기 및 이코노마이저 , 방전되기 전에 900°C에서 약 180°C까지 냉각됩니다. 급수는 이코노마이저에서 예열되어 스팀 드럼으로 들어가고 증발기에서 열을 흡수하여 포화 증기를 생성합니다. 증기는 과열기를 통과하여 과열 증기를 생성합니다. 400°C~450°C 및 3.82MPa~5.3MPa . 에 따르면 산업용 보일러 열 성능 테스트 코드 , 일반적인 폐열 보일러 열효율은 78%~86%에 달하며 이는 기존 가스 연소 보일러보다 훨씬 높습니다. 아래 선형 차트는 보일러 유동 경로에 따른 연소가스 온도 강하를 보여줍니다.
라인 차트는 입구에서 출구까지의 배가스 온도 감소 경로를 명확하게 보여줍니다. 초기 900°C 가스는 과열기 이후 620°C로 급격하게 냉각된 다음 증발기를 통해 350°C로 냉각되고 마지막으로 이코노마이저를 떠나 약 180°C로 냉각됩니다. 전체 온도 강하는 720°C에 달하는데, 이는 WHB가 현열의 약 80%를 포착한다는 것을 의미합니다. 열역학 제1법칙에 따라 생산된 증기 1톤은 대략 78kg의 표준 석탄 환산량을 절약합니다. 단일 150t/h 야금 WHB는 연간 약 24,000톤의 석탄 환산량을 절약하여 CO2 배출량을 약 63,000톤 줄일 수 있습니다.
강소신능화학설비유한회사 , 전문가 중국 산업 WHB 그리고 고압 용기 공장에서는 열 교환 튜브 및 헤더에 니켈 기반 브레이징 기술을 채택하여 고온 내식성을 크게 향상시켰습니다. 회사에서 자체 개발한 연소가스 WHB 야금 공장에서 변동하는 배가스 흐름과 높은 분진 함량 문제를 해결하여 안정적인 증기 생산을 보장합니다. 믿을 수 있는 사람으로서 화학 반응기 제조업체 그리고 저장 탱크 제조업체 , 신이엔지는 폐열회수부터 대량 화학 저장 탱크 글로벌 클라이언트를 위해.
기존 연료 연소 보일러와 비교하여 야금 폐열 보일러는 연료 비용이 전혀 들지 않는 증기를 생산합니다. 다음 표는 실제 200만 톤 철강 공장의 운영 데이터를 나타냅니다. 효율적인 열회수 시스템 , 발전소는 추가 발전을 달성했습니다. 아래 세로 막대형 차트는 기존 복사열과 WHB가 장착된 시스템 간의 열 손실 차이를 시각적으로 비교합니다.
| 매개변수 | WHB 없음 | 야금 WHB 포함 | 개선 |
|---|---|---|---|
| 배기 gas temp (°C) | ~480 | 170 | 64.6% 감소 |
| 증기 생산량(t/h) | 0 | 38 | 38t/h |
| 연간 석탄 환산량 절감(만톤) | - | 1.86 | ~49,000톤 CO2 절감 |
기둥형 차트는 야금폐열 보일러가 없으면 배가스에 의해 운반되는 열이 폐열을 차지함을 보여줍니다. 65% 이상 총 에너지 투입량. 고효율 설치 후 야금 폐열 보일러 , 열 손실은 약 21%로 급락합니다. 이는 다음을 의미합니다. 추가로 44%의 열이 회수됩니다. 산업용 증기 또는 발전용. 중국 금속산업 에너지 보존 협회의 2023년 보고서에 따르면, WHB를 널리 채택하면 업계에서 매년 1,500만 톤 이상의 석탄 등가물을 절약할 수 있으며 이는 수백억 위안의 경제적 이익에 해당합니다. 장쑤 신엥(Jiangsu Shineng) 산업용 압력 용기 솔루션은 고온 및 고압 조건에 맞게 설계되어 장비 서비스 수명을 크게 연장합니다.
레이더 차트는 열 효율, 부식 저항성, 재 오염 저항성, 유지 관리 비용, 증기 안정성 등 5가지 핵심 성능 차원을 비교합니다. 기존 디자인은 모든 지표에서 75점 미만인 반면, 고급 구조는 강소신능화학설비유한회사 (니켈 기반 브레이징 및 온라인 수트블로잉 포함)은 모든 카테고리에서 82점 이상을 획득했으며 열 효율은 92%를 초과합니다. 이러한 우수성은 거의 20년에 달하는 압력 용기 제조 경험에서 비롯됩니다. 그리고 a tailored 배가스 폐열 회수 시스템 , 온라인 운영률과 신뢰성이 크게 향상되었습니다. 회사의 대량 화학 탱크 그리고 화학물질 저장 탱크 공급업체 부서는 동일한 엄격한 품질 관리 시스템을 따릅니다.
회사 소개: 강소신능화학설비유한회사 선도적이다 화학물질 저장 탱크 공급업체 그리고 고압 용기 factory 중국에서. 2005년에 설립된 이 회사는 배가스 폐열 회수 시스템 및 화학 장비의 R&D 및 제조를 전문으로 하며 히트 파이프 개발 및 니켈 기반 브레이징부터 압력 용기 제작에 이르기까지 완벽한 자체 역량을 보유하고 있습니다. 당사의 제품은 석탄 화학, 야금, 발전 및 합성 암모니아 산업에서 널리 사용되며 해외 시장으로 수출되었습니다. 신엥도 유명한데 산업용 화학 반응기 그리고 대량 화학 저장 탱크 글로벌 산업 고객에게 안전하고 에너지 효율적인 솔루션을 제공하는 제조업체입니다.
참고자료: 야금 산업 폐열 회수 기술 사양 YB/T 4259-2018 ; 산업용 보일러 열 성능 테스트 코드 GB/T 10180 ; 및 중국 야금학회 "야금 고형 폐기물 및 폐열 자원 활용 보고서" 2023년판.
