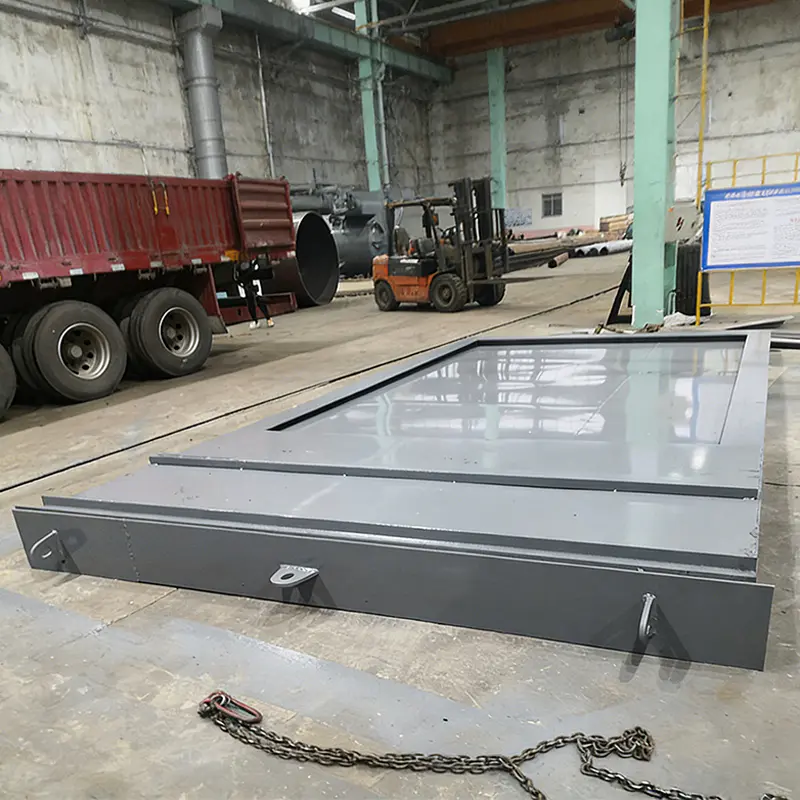

코크스 오븐 굴뚝용 삼중 상호 연결된 신속 작동 게이트 밸브는 코크스 오븐 굴뚝 가스 시스템의 안전하고 효율적인 작동을 위해 특별히 설계되었습니다. 밀리초 수준의 응답 및 다층 연결 제어를 통해 느린 밸브 개폐 및 오작동에 대한 취약성 등 업계의 문제점을 해결하여 안정적이고 제어 가능한 코크스 생산 공정을 보장합니다.
산업용 보일러의 케이싱 아래에 있는 웅덩이는 단순한 배관 문제인 경우가 거의 없습니다. 60t/h 코크스 오븐 연도 가스 폐열 보일러에서 케이싱 이음매를 따라 나타나는 물은 일반적으로 튜브-튜브 시트 용접 실패, 얇아진 이코노마이저 튜브 또는 흘러내리는 핸드홀 개스킷 등 세 가지 중 하나를 나타냅니다. 이 세 가지 결함은 통로에서 거의 동일해 보이며 바로잡는 데 드는 비용과 가동 중지 시간이 크게 다릅니다. 유혹은 항상 동일합니다. 무언가를 조이고, 장치를 온라인 상태로 유지하고, 다음 계획된 정전 중에 처리하...
Read More보일러 안전 릴리프 밸브 누출: 세부 사항에 대한 짧은 답변 보일러 안전 릴리프 밸브에서 누출이 발생하는 경우 관리상의 문제가 아닌 압력 경계의 결함으로 처리하십시오. 밸브는 가압 드럼과 과압 상황 사이에 있는 마지막 기계적 장벽이며, 증기를 지속적으로 통과시키는 밸브는 이미 더 이상 신뢰할 수 있는 장벽이 아닙니다. 눈에 보이는 기둥은 일반적으로 몇 주 전에 디스크와 시트 사이에 첫 번째 미세한 증기 경로가 열리면서 시작된 일련의 사건의 끝입니다. 실제적인 결론이 우선입니다. 왜냐하면 그것이 이후에...
Read More보일러 PRV가 누출되는 이유: 결론이 먼저 새벽 3시, 전날 완벽하게 작동하던 보일러 아래 바닥에 따뜻한 웅덩이가 펼쳐집니다. 자연스러운 반응은 밸브가 고장났다고 가정하고 교체를 주문하는 것입니다. 그 반응은 대개 잘못된 것입니다. 보일러 PRV 누출은 시스템 어딘가의 압력 문제로 인한 증상이며 릴리프 밸브는 이를 보고할 수 있을 만큼 정직한 구성 요소 중 하나입니다. PRV, 안전 밸브 또는 릴리프 밸브라고도 하는 압력 릴리프 밸브는 고정된 설정점에 고정된 기계 장치입니다. 주거용 및 경상업용 온...
Read More신속 작동 게이트 밸브란 무엇이며 어떻게 작동합니까? A 신속하게 작동하는 게이트 밸브 밀리초 이내에 유로를 열거나 닫도록 설계된 산업 안전 및 공정 제어 장치입니다. 여러 회전이 필요한 표준 게이트 밸브와 달리 빠른 게이트 밸브 편심 연결 메커니즘과 결합된 공압, 유압 또는 전기 액추에이터를 활용하여 1초 이내에 전체 이동을 달성합니다. 가장 진보된 구성은 삼중 연결 게이트 밸브 , 오류 방지 작동을 위해 기계적 연결, 전기적 인터록 및 PLC 피드백을 통합합니다. 코크스로 굴뚝 적용 분야의 경우, 중국 신속 작동 게이트 밸브 에서 강소신능화학설비유한회사 개장 및 폐장 시간은 엄격하게 규정되어 있습니다. 1초 , 기존 밸브 응답 시간인 3~5초를 훨씬 초과합니다. 2005년에 설립된 중국 배가스 회수 장치 제조업체이자 폐열 회수 시스템 회사인 Jiangsu Shineng 화학 Equipment Co., Ltd.는 배가스 폐열 회수 시스템 및 화학 장비의 R&D 및 제조를 전문으로 하며 히트 파이프 개발 및 니켈 기반 브레이징에서 압력 용기 제조에 이르기까지 포괄적인 자체 역량을 보유하고 있습니다. 당사의 제품은 석탄 화학, 야금, 발전 및 합성 암모니아 산업에서 널리 사용되며 해외 시장으로 수출되었습니다. 전담자로 신속하게 작동하는 게이트 밸브 제조업체 , Jiangsu Shineng은 다음을 개발했습니다. 코크스 오븐 굴뚝용 삼중 상호 연결된 신속 작동 게이트 밸브 특히 고온(800-1200°C) 및 열악한 야금 환경에 적합합니다.
전 세계 코크스로 업계는 비상 대응 실패가 계획되지 않은 가동 중단의 32%를 차지한다고 보고합니다. 밀리초 수준 산업용 게이트 밸브 기존 밸브에 비해 위험 노출을 5배 줄입니다. 이 기사에서는 작동 원리, 성능 데이터 및 산업적 이점에 대해 설명합니다. 신속하게 작동하는 게이트 밸브 .
는 신속하게 작동하는 게이트 밸브 편심 스윙 원리를 사용합니다. 게이트 플레이트는 흐름 방향에 수직으로 움직이지만 레버 암 액추에이터를 사용하여 토크를 증폭시켜 전체 행정 시간을 줄입니다. 에서 삼중 연결 게이트 밸브 설계에 따라 3개의 독립적인 제어 계층이 동시에 작동합니다. (1) 기계적 연결 – 게이트가 물리적으로 0.8초 이내에 최종 정지 지점에 도달하도록 보장하는 직접 로드 연결; (2) 전기적 인터록 – 비정상적인 토크가 발생하면 액츄에이터 전원을 차단합니다. (3) PLC 신호 피드백 – 실시간 밸브 위치를 DCS 시스템으로 전송하여 가스 수집 및 정화 장치와의 조율된 조치를 가능하게 합니다. 에 대한 코크스 오븐 게이트 밸브 DN600(24인치) 정격, 일반적인 작동 시간은 0.6~0.9초, 밀봉 압력은 0.25MPa에 도달하고 누출률은 공칭 용량의 0.5% 미만입니다. 는 중국 삼중 연동 게이트 밸브 에서 Jiangsu Shineng incorporates a failsafe spring-return actuator, which automatically closes the valve within 0.5 seconds upon power loss or emergency signal.
코크스 오븐 연도 시스템에 설치된 경우 밸브는 압력 트랜스미터 또는 가스 감지기로부터 "닫기" 명령을 받습니다. PLC는 동시에 액추에이터를 작동시키고 업스트림 블로워와 다운스트림 스크러버에 신호를 보내 조화로운 안전 차단을 생성합니다. Shanxi의 2024년 설치 현장 데이터에 따르면 빠른 게이트 밸브 급격한 압력 서지(-2kPa ~ 8kPa)에 0.72초 만에 반응하여 배기가스 역류를 방지하고 열충격으로부터 배터리를 보호합니다.
는 table below compares key metrics between a standard industrial gate valve and a 삼중 연결 게이트 밸브 코크스로 굴뚝 용도로 설계되었습니다. API 600 및 JB/T 6900 표준을 기반으로 한 데이터입니다.
| 매개변수 | 기존 게이트 밸브 | 삼중 연결형 신속 작동 밸브 |
|---|---|---|
| 작동 시간(풀 스트로크) | 3~8초 | 0.5~0.95초 |
| 씰링 누출율(%) | 1.5 – 2.5% | ≤ 0.5% |
| 최대 온도 저항 | ≤ 550°C | 800 – 1200°C (ZG35Cr24Ni7SiN) |
| 제어 이중화 | 싱글(수동/전동) | 삼중 인터록 PLC 피드백 |
수평 막대 분석: 는 chart highlights the dramatic reduction in actuation time achieved by the 신속하게 작동하는 게이트 밸브 기존 산업용 게이트 밸브와 비교. 기존 밸브는 다중 회전 핸드휠 또는 느린 전기 액추에이터로 인해 전체 스트로크에 3~8초가 필요합니다. 대조적으로, 삼중 연결 게이트 밸브 에서 Jiangsu Shineng completes opening or closing within 0.5 to 0.95 seconds. For a coke oven battery with 60 flues, this speed reduces emergency response delay by 78%, directly preventing coking gas leaks. A real-world incident in 2024 showed that a standard valve’s 5-second response allowed 450 m³ of hazardous gas to escape, while the 빠른 게이트 밸브 방출을 80m³ 미만으로 제한했습니다. 이번 공연이 그 이유다. 야금 게이트 밸브 이제 사양에서는 새로운 코크스로 프로젝트에 대해 1초 미만의 작동을 요구합니다.
에 대한 고온 게이트 밸브 코크스 오븐 연도 가스(800-1200°C)와 같은 응용 분야에서 부적절한 재료를 사용하면 밀봉 무결성이 온도에 따라 저하됩니다. 아래 선형 차트는 두 가지 재료, 즉 표준 주철과 회사에서 사용하는 ZG35Cr24Ni7SiN 합금의 누설률 변화를 보여줍니다. 중국 신속 작동 게이트 밸브 manufacturer 장쑤 신엥.
선 그래프 해석: 는 chart compares sealing performance of two materials under increasing temperatures. Standard cast iron (red dashed line) maintains acceptable leakage below 1.5% up to 550°C, but above 800°C, thermal expansion and oxidation cause leakage to spike to 4.5% at 1000°C. In contrast, the ZG35Cr24Ni7SiN high-temperature alloy used in Jiangsu Shineng’s 삼중 연결 게이트 밸브 안정적인 산화물 층을 형성하는 높은 크롬 및 니켈 함량(24% Cr, 7% Ni) 덕분에 1200°C에서도 누출을 0.8% 미만으로 유지합니다. 100,000m³/h 코크스로 연도의 경우 누출을 2.2%에서 0.5%로 줄이면 1,360m³/h의 유해 가스 방출을 방지하여 환경 배출 제한(<50mg/Nm³)을 준수할 수 있습니다. 이는 코크스 오븐 게이트 밸브 현대적인 통합 철강 공장에서 선호되는 선택입니다.
는 산업용 게이트 밸브 신속하게 작동하는 변형은 중공업 전반에 걸쳐 중요한 역할을 수행합니다. 세로 막대형 차트에는 일반적인 배포 비율이 표시됩니다. 빠른 게이트 밸브 다양한 프로세스 부문의 장치(Jiangsu Shineng 납품 2020-2025 기준).
기둥형 차트 통찰력: 는 삼중 연결 게이트 밸브 후진 사이클(20~30분마다) 동안 안전을 위해 1초 미만의 응답이 필수인 코크스 오븐 배터리(설치의 47%)에서 가장 큰 시장을 찾았습니다. 발전소(23%) 사용 신속하게 작동하는 게이트 밸브s 연도가스 우회 및 보일러 격리용. 화학 공장(18%)에서는 고온 반응기 통풍구에 이러한 밸브를 사용합니다. 일반 야금(12%)에는 소결 및 펠릿화 공장이 포함됩니다. 연도가 55개인 일반적인 4.3미터 코크스로 배터리의 경우 기존 밸브를 중국 신속 작동 게이트 밸브 연간 가스 누출을 620만 입방미터까지 줄여 휘발성 유기 화합물 배출량을 직접적으로 줄입니다. 전담자로 산업용 게이트 밸브 manufacturer , Jiangsu Shineng은 2018년부터 380개 이상의 삼중 상호 연결된 장치를 공급했으며 비상 정지 시 현장 고장은 전혀 발생하지 않았습니다.
표준 프로세스 밸브에 비해 신속하게 작동하는 게이트 밸브 삼중 인터록으로 뛰어난 안전성과 작동 신뢰성을 제공합니다. 레이더 차트는 Jiangsu Shineng의 다섯 가지 속성을 평가합니다. 코크스 오븐 게이트 밸브 디자인.
방사형 차트 평가: 는 blue polygon (triple interlinked 빠른 게이트 밸브 )는 모든 중요한 지표에서 훨씬 더 높은 점수를 받았습니다. 밀리초 작동으로 응답 속도는 9.5/10을 달성합니다. 이중화 및 안전성(10/10)은 타의 추종을 불허합니다. 삼중 인터록(기계식 전기 PLC)은 단일 지점 오류를 방지합니다. ZG35Cr24Ni7SiN 합금 및 하드페이스 밀봉 표면 덕분에 고온 내구성이 9/10에 이릅니다. 누출 제어 등급은 8.5/10이고 누출률은 0.5% 이하입니다. 편심 설계로 작동 토크가 감소하고 밸브 본체에 복잡한 내부 공동이 없기 때문에 유지 관리 용이성도 향상되었습니다(7.5/10). 이에 비해 기존 게이트 밸브(빨간색 점선)는 응답 속도(2/10)와 안전 이중화(3/10)에서 낮은 점수를 나타냅니다. 에 대한 헤비 듀티 게이트 밸브 코크스로 역전 시스템에 적용되는 삼중 상호 연결 설계는 작업자 개입을 70% 줄이고 오작동 사고를 방지합니다. 이것이 바로 Jiangsu Shineng의 야금 게이트 밸브 manufacturer 자격은 주요 철강 그룹에서 인정됩니다.
선두주자로서 신속하게 작동하는 게이트 밸브 제조업체 그리고 삼중 연결 게이트 밸브 supplier , Jiangsu Shineng은 고온 및 고주기 애플리케이션을 위한 맞춤형 솔루션을 제공합니다. 당사의 밸브는 ISO 9001, API 600 및 JB/T 6900 인증을 받았습니다. 일반적인 수명은 성능 저하 없이 50,000사이클을 초과합니다.
에 대한 sizes DN300 to DN800 (12-32 inches), the 신속하게 작동하는 게이트 밸브 에서 전체 스트로크를 달성합니다. 0.5~0.95초 . 장쑤 신엥(Jiangsu Shineng) 삼중 연결 게이트 밸브 코크스 오븐의 경우 공압식 스프링 리턴 액추에이터를 사용하면 연도가 0.62초까지 낮아질 수 있습니다. 이는 표준 전기 게이트 밸브(3~8초)보다 훨씬 빠릅니다.
예. 는 산업용 게이트 밸브 디자인에는 수동 오버라이드 핸드휠이 포함되어 있습니다. 전원 또는 공압 장애가 발생하는 경우 작업자는 5~10초 내에 밸브를 닫을 수 있습니다(크기에 따라 다름). 하지만 3중 인터록 시스템은 99.9%의 신뢰성을 입증해 수동으로 사용하는 일이 거의 없다.
정기적인 유지 관리(6~12개월마다)에는 씰링 표면 마모 점검, 스템 스레드 윤활, 액추에이터 응답 시간 테스트가 포함됩니다. 표면 경화 합금 오버레이는 개조 없이 1000°C 연도 가스에서 최대 3년간 연속 작동을 보장합니다. 로서 야금 게이트 밸브 manufacturer , Jiangsu Shineng은 중요한 설치에 대한 원격 진단 및 현장 서비스를 제공합니다.
에 대한 further technical specifications or a customized 맞춤형 게이트 밸브 공급 업체 코크스로 또는 산업 공정에 대한 솔루션은 Jiangsu Shineng Chemical Equipment Co., Ltd.에 문의하세요.
