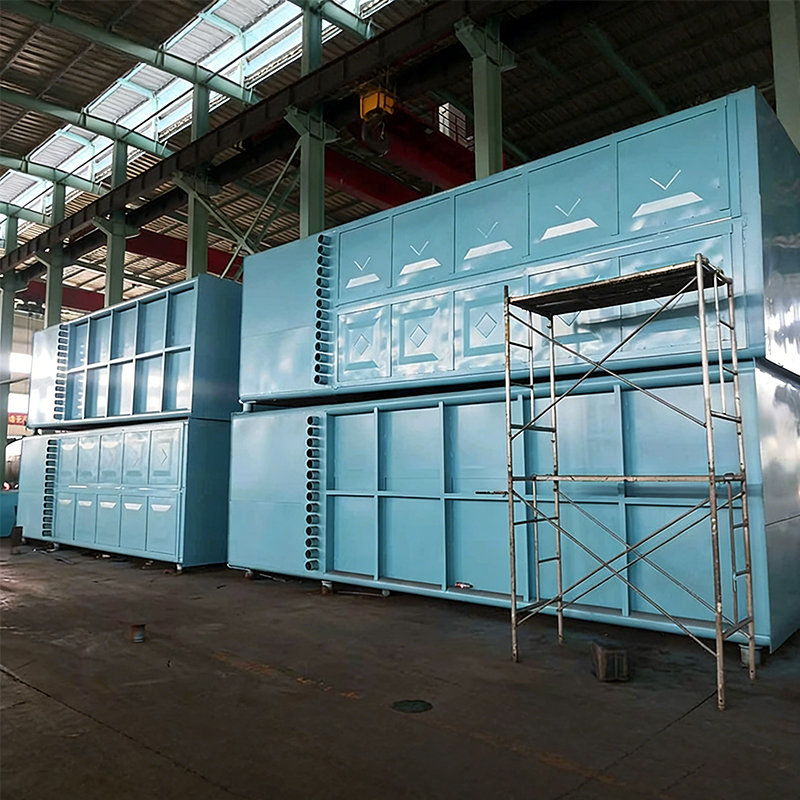

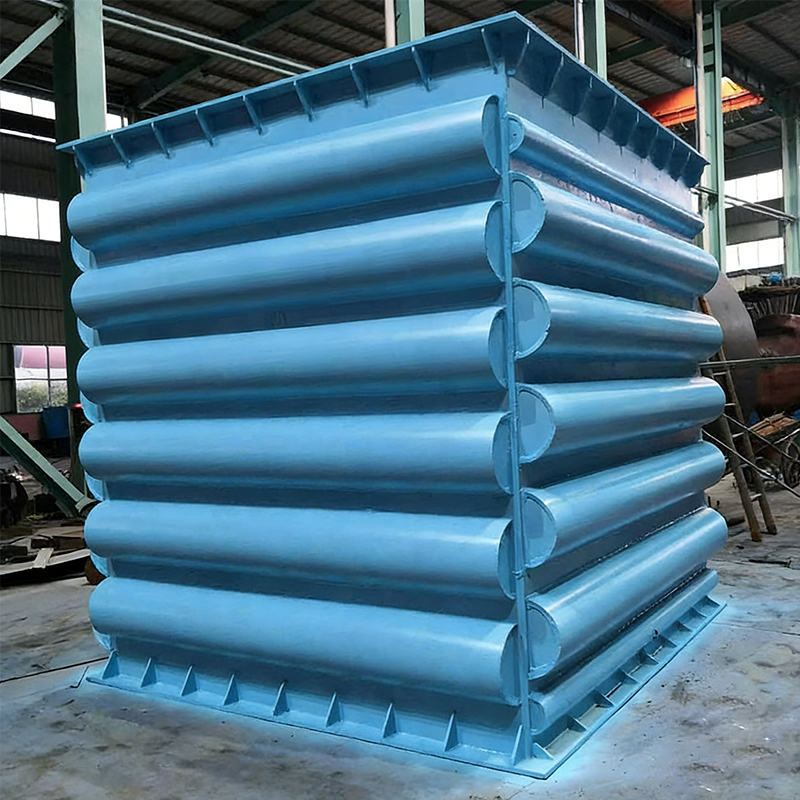

코크스 오븐 연도 가스 폐열 보일러는 코크스 산업을 위해 특별히 개발된 고효율 에너지 절약 장치입니다. 코크스 생산 과정에서 발생하는 중저온 배가스로부터 대량의 폐열을 회수, 활용하고, 이 폐열 에너지를 사용 가능한 증기나 전기로 전환하는 것을 목표로 합니다. 이 장비는 기업의 에너지 소비 비용을 크게 줄일 뿐만 아니라 환경 오염을 효과적으로 줄여 코크스 제조 기업이 녹색 및 저탄소 발전을 달성하는 데 중요한 장비입니다. 코크스 생산 과정에서 코크스 오븐 가열, 원료 가스 냉각, 건식 담금질 등의 공정에서 260~300℃의 중저온 배가스가 다량 생성됩니다. 이러한 배가스를 직접 배출하면 상당한 에너지 낭비가 발생할 뿐만 아니라 환경 열 오염도 악화됩니다. 당사의 코크스 오븐 배가스 폐열 보일러는 첨단 열 교환 기술을 사용하여 배가스 온도를 140℃~160℃로 낮추어 대기 중으로 방출하는 동시에 회수된 열을 사용하여 증기를 생성하며, 이는 생산 공정, 난방 또는 발전에 직접 사용될 수 있습니다.
산업용 보일러의 케이싱 아래에 있는 웅덩이는 단순한 배관 문제인 경우가 거의 없습니다. 60t/h 코크스 오븐 연도 가스 폐열 보일러에서 케이싱 이음매를 따라 나타나는 물은 일반적으로 튜브-튜브 시트 용접 실패, 얇아진 이코노마이저 튜브 또는 흘러내리는 핸드홀 개스킷 등 세 가지 중 하나를 나타냅니다. 이 세 가지 결함은 통로에서 거의 동일해 보이며 바로잡는 데 드는 비용과 가동 중지 시간이 크게 다릅니다. 유혹은 항상 동일합니다. 무언가를 조이고, 장치를 온라인 상태로 유지하고, 다음 계획된 정전 중에 처리하...
Read More보일러 안전 릴리프 밸브 누출: 세부 사항에 대한 짧은 답변 보일러 안전 릴리프 밸브에서 누출이 발생하는 경우 관리상의 문제가 아닌 압력 경계의 결함으로 처리하십시오. 밸브는 가압 드럼과 과압 상황 사이에 있는 마지막 기계적 장벽이며, 증기를 지속적으로 통과시키는 밸브는 이미 더 이상 신뢰할 수 있는 장벽이 아닙니다. 눈에 보이는 기둥은 일반적으로 몇 주 전에 디스크와 시트 사이에 첫 번째 미세한 증기 경로가 열리면서 시작된 일련의 사건의 끝입니다. 실제적인 결론이 우선입니다. 왜냐하면 그것이 이후에...
Read More보일러 PRV가 누출되는 이유: 결론이 먼저 새벽 3시, 전날 완벽하게 작동하던 보일러 아래 바닥에 따뜻한 웅덩이가 펼쳐집니다. 자연스러운 반응은 밸브가 고장났다고 가정하고 교체를 주문하는 것입니다. 그 반응은 대개 잘못된 것입니다. 보일러 PRV 누출은 시스템 어딘가의 압력 문제로 인한 증상이며 릴리프 밸브는 이를 보고할 수 있을 만큼 정직한 구성 요소 중 하나입니다. PRV, 안전 밸브 또는 릴리프 밸브라고도 하는 압력 릴리프 밸브는 고정된 설정점에 고정된 기계 장치입니다. 주거용 및 경상업용 온...
Read MoreA 코크스 오븐 폐열 보일러 전문이다 폐열 회수 보일러 코크스 생산 중에 생성되는 고온의 연도 가스로부터 열 에너지를 포착하도록 설계되었습니다. 일반적인 코크스 오븐 배터리에서는 연소 배기가스가 800°C ~ 1000°C , 그렇지 않으면 낭비될 상당한 에너지 자원을 나타냅니다. 에이 코킹 WHB 이 열을 회수하여 발전이나 플랜트 난방을 위한 과열 증기를 생산합니다. 에 따르면 중국 코크스 산업 에너지 효율 보고서 2023 , 일반적인 120만 톤/년의 코크스 공장은 회수할 수 있습니다. 55-70MW의 열 에너지 , 25-35 t/h의 증기를 생성합니다. 이는 연간 발전량 60,000~80,000MWh, 연간 45,000~60,000톤의 CO2 배출량 감소를 의미합니다. 는 코크스 오븐 연도 가스 WHB 따라서 현대적이고 에너지 효율적인 코킹 작업에 중요한 구성 요소입니다.
수평 막대 차트는 다양한 코크스로 용량에서 발생하는 폐열 회수 가능성을 보여줍니다. 연간 500,000톤 코크스로는 약 22MW의 열에너지를 회수할 수 있는 반면, 연간 200만톤 규모의 대형 발전소는 최대 92MW를 회수할 수 있습니다. 연간 코크스 생산량 100,000톤당 약 4.5~5.0MW의 회수 가능한 열을 사용할 수 있습니다. 연도 가스 흐름에서. 이는 코크스 오븐 배터리에 입력되는 전체 열의 약 35~45%를 나타냅니다. 설치함으로써 콜라 오븐 WHB , 코크스 공장은 연간 15,000~70,000MWh의 전기를 생산할 수 있어 구매 전력 소비를 25~40%까지 줄일 수 있습니다. 또한 회수된 증기는 석탄을 사용하는 보조 보일러를 대체하여 공장의 총 CO2 배출량을 10~15%까지 줄일 수 있습니다. 는 코크스 산업 WHB 따라서 경제적, 환경적 이점을 모두 제공합니다.
전문업체로서 중국 코크스 오븐 폐열 보일러 그리고 코크스 오븐 연도 가스 WHB Manufacturer , 강소신능화학설비유한회사 코크스 오븐 배터리를 위한 완전한 폐열 회수 시스템을 설계합니다. 그들의 산업용 WHB 솔루션에는 고온 합금 열 교환기, 자동화된 그을음 발생 시스템 및 고유황 연도 가스 환경을 위한 부식 방지 재료가 통합되어 있습니다.
A 코크스 오븐 열 회수 시스템은 일반적으로 코크스 오븐 배터리 뒤의 주 연도 덕트에 설치된 연도 가스 열교환기로 작동합니다. 800~1000°C의 뜨거운 연도 가스는 특수 설계된 핀 튜브 묶음을 통과하여 내부를 순환하는 물/증기에 열을 전달합니다. 보일러는 과열기(증기 온도 상승용), 증발기(증기 생성용), 절탄기(급수 예열용) 등 여러 섹션으로 구성됩니다. 자연 또는 강제 순환은 안정적인 유체역학적 조건을 유지합니다. 아래 선형 차트는 WHB를 통과하는 연도 가스의 일반적인 온도 프로파일을 보여줍니다.
선형 차트는 WHB를 통과하는 코크스로 연소 가스의 온도 감소를 보여줍니다. 920°C의 유입 가스는 과열기(920→680°C), 증발기(680→380°C), 마지막으로 이코노마이저(380→165°C)를 통과합니다. 755°C의 총 온도 강하는 75-82%의 열 회수 효율에 해당합니다. 현대식 코크스 오븐 WHB용. 연도 가스 유량이 180,000Nm³/h인 일반적인 120만 톤/연 코크스 공장의 경우, 이러한 회수로 4.0 MPa 및 430°C에서 약 32t/h의 과열 증기가 생성됩니다. 증기는 7.5MW 터빈 발전기를 구동할 수 있으며 연간 약 60,000MWh를 생산할 수 있습니다. 또한, 감소된 배기 온도(170°C 미만)는 보다 안전한 다운스트림 처리를 허용하고 열 오염을 줄입니다. 이 시스템은 또한 응축 가능한 탄화수소를 포착하여 전반적인 공장 환경 성능을 향상시킵니다.
장쑤 신엥(Jiangsu Shineng) 코크스 공장 폐열 회수 시스템에는 코크스로 순환을 기반으로 물 순환과 증기 매개변수를 실시간으로 조정하는 지능형 제어 기술이 포함되어 있습니다. 그들의 코크스 오븐 굴뚝 게이트 밸브 통합을 통해 유지 관리 또는 오븐 가열 주기 동안 연도 가스를 원활하게 전환할 수 있어 지속적인 공장 운영이 보장됩니다.
A 코크스 오븐 폐열 보일러 연료 소비 감소, CO2 배출 감소, 수익성 향상 등 다양한 이점을 제공합니다. 아래 표는 120만 톤/년 배터리에 WHB를 설치하기 전과 후의 코크스 공장에 대한 핵심 성과 지표를 비교합니다.
| 매개변수 | WHB 이전 | WHB 설치 후 | 변경 |
|---|---|---|---|
| 코크스로 비에너지(GJ/t 코크스) | 2.85 | 2.18 | -23.5% |
| 증기발생량(t/h) | 0 | 32 | 32 t/h |
| 발전량(MW) | 0 | 7.5 | 7.5MW |
| CO₂감축량(톤/년) | 기준선 | 52,000 | 연간 저축 |
세로 막대형 차트는 연간 코크스 생산량을 기준으로 코크스 오븐 배가스 폐열 회수로 인한 잠재적 발전 용량을 보여줍니다. 연간 50만톤 발전소는 약 3.2MW를 생산할 수 있는 반면, 연간 180만톤 규모의 대규모 시설은 최대 11.5MW를 생산할 수 있습니다. 연간 코크스 생산량 100,000톤당 약 0.65~0.70MW의 전력을 생산할 수 있습니다. 현대적인 것을 사용하여 코크스 오븐 연도 가스 WHB 시스템. 이는 공장 규모에 따라 연간 25,000~90,000MWh의 전기 생산량으로 해석되며, 이는 코크스 공장 자체 전력 소비의 30~45%를 차지합니다. 회수된 전력은 구매한 전력 비용을 절감하고 코크스 생산의 전체 탄소 집약도를 18~25% 낮춥니다. 게다가, 코크스 산업 WHB Supplier 시스템은 종종 국제 배출 감소 프레임워크에 따라 탄소 배출권을 받을 자격을 얻어 추가적인 재정적 수익을 제공합니다. 증기는 석탄 예열이나 화학적 부산물 처리에도 사용될 수 있어 계단식 에너지 활용이 가능합니다.
레이더 차트는 기존 코크스로 폐열 회수 설계와 Jiangsu Shineng의 고급 솔루션을 비교합니다. 기존 설계는 열 회수 효율 및 오염 저항성과 같은 주요 영역에서 약 60-70점을 받았습니다. 신엥의 코크스 오븐 폐열 보일러 최적화된 나선형 핀 간격과 자동화된 펄스 수트 블로우 시스템 덕분에 내오염성은 95점으로 모든 지표에서 90점 이상의 점수를 달성했습니다. 고급 설계로 기존 장치에 비해 열 회수 효율이 18~22% 향상됩니다. , 이는 동일한 배기 가스 흐름에 대해 20-25% 더 많은 증기 생성을 직접적으로 의미합니다. 니켈 기반 브레이징 핀 튜브(자체 개발)를 사용하면 황 화합물과 나프탈렌이 포함된 코크스 배가스 처리 시에도 우수한 내식성을 제공합니다. 로서 코크스 오븐 폐열 보일러 Manufacturer 거의 20년의 경험을 바탕으로 Jiangsu Shineng은 맞춤형 서비스를 제공합니다. 산업용 WHB for Coke Oven 엄격한 환경 규제를 충족하면서 투자 수익을 극대화하는 솔루션입니다.
회사 소개: Jiangsu Shineng Chemical Equipment Co., Ltd.로 중국 배가스 회수 장치 제조업체 그리고 폐열회수 시스템 회사 , Jiangsu Shineng Chemical Equipment Co., Ltd는 2005년에 설립된 배가스 폐열 회수 시스템 및 화학 장비의 R&D 및 제조를 전문으로 하며 히트 파이프 개발 및 니켈 기반 브레이징부터 압력 용기 제조에 이르기까지 포괄적인 사내 역량을 보유하고 있습니다. 당사의 제품은 석탄 화학, 야금, 발전 및 합성 암모니아 산업에서 널리 사용되며 해외 시장으로 수출되었습니다. 선두주자로서 코크스 오븐 폐열 보일러 Manufacturer 그리고 코크스 오븐 연도 가스 WHB Supplier , Shineng은 완전한 코크스 오븐 열 회수 엔지니어링 및 제조부터 시운전 및 판매 후 지원까지 다양한 솔루션을 제공하여 코크스 제조 공장이 상당한 에너지 절감 및 배출 감소를 달성할 수 있도록 지원합니다.
