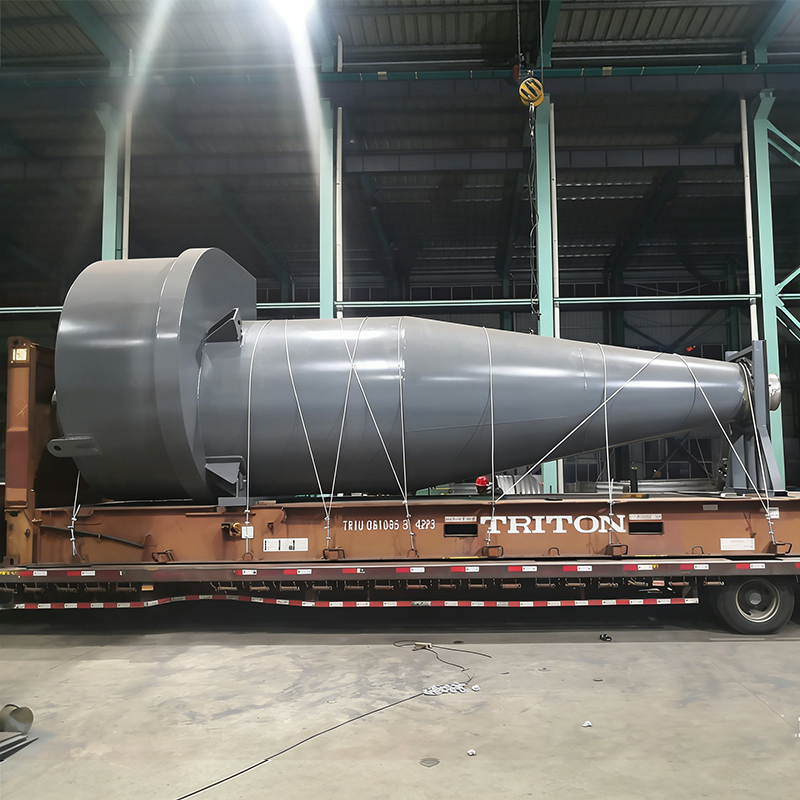

사이클론 집진기는 원심력을 이용하여 기체와 고체를 분리하는 기계식 집진장치입니다. 먼지가 가득한 공기 흐름이 15-25m/s의 속도로 장치에 접선 방향으로 유입되면 회전하면서 가스보다 밀도가 높은 먼지 입자가 원심력에 의해 벽에 던져져 바닥 호퍼로 떨어지게 되어 공기 흐름에서 먼지가 분리됩니다. 차단을 위해 필터 매체에 의존하는 백하우스 집진기 및 카트리지 집진기와 비교하여 Cyclone 집진기는 주로 더 큰 입자 크기(일반적으로 5μm보다 큰 먼지 입자 포집) 또는 더 높은 농도의 먼지를 전처리하도록 설계되었습니다. 단순한 구조로 인해 필터 미디어를 자주 교체할 필요가 없으므로 초기 투자 및 운영/유지 관리 비용이 크게 절감됩니다. 이 장비는 일반적으로 80%~98%의 먼지 제거 효율과 약 580~1960Pascal의 저항 손실로 고온, 고부하 분진을 처리할 때 안정적으로 작동합니다. 건축 자재, 화학, 야금 등 산업 분야의 고농도 먼지 사전 제거 및 재료 회수 공정에 일반적으로 사용됩니다. 사이클론 집진기는 움직이는 부품이 없으며 탄소강이나 스테인레스강과 같은 재질로 제작할 수 있어 내구성이 뛰어나고 다양한 작동 조건에 적합합니다. 그러나 미세먼지 포집 효율이 제한적이어서 전체적인 정화 효과를 높이기 위해 다른 고효율 집진기와 직렬로 사용하는 경우가 많다.
산업용 보일러의 케이싱 아래에 있는 웅덩이는 단순한 배관 문제인 경우가 거의 없습니다. 60t/h 코크스 오븐 연도 가스 폐열 보일러에서 케이싱 이음매를 따라 나타나는 물은 일반적으로 튜브-튜브 시트 용접 실패, 얇아진 이코노마이저 튜브 또는 흘러내리는 핸드홀 개스킷 등 세 가지 중 하나를 나타냅니다. 이 세 가지 결함은 통로에서 거의 동일해 보이며 바로잡는 데 드는 비용과 가동 중지 시간이 크게 다릅니다. 유혹은 항상 동일합니다. 무언가를 조이고, 장치를 온라인 상태로 유지하고, 다음 계획된 정전 중에 처리하...
Read More보일러 안전 릴리프 밸브 누출: 세부 사항에 대한 짧은 답변 보일러 안전 릴리프 밸브에서 누출이 발생하는 경우 관리상의 문제가 아닌 압력 경계의 결함으로 처리하십시오. 밸브는 가압 드럼과 과압 상황 사이에 있는 마지막 기계적 장벽이며, 증기를 지속적으로 통과시키는 밸브는 이미 더 이상 신뢰할 수 있는 장벽이 아닙니다. 눈에 보이는 기둥은 일반적으로 몇 주 전에 디스크와 시트 사이에 첫 번째 미세한 증기 경로가 열리면서 시작된 일련의 사건의 끝입니다. 실제적인 결론이 우선입니다. 왜냐하면 그것이 이후에...
Read More보일러 PRV가 누출되는 이유: 결론이 먼저 새벽 3시, 전날 완벽하게 작동하던 보일러 아래 바닥에 따뜻한 웅덩이가 펼쳐집니다. 자연스러운 반응은 밸브가 고장났다고 가정하고 교체를 주문하는 것입니다. 그 반응은 대개 잘못된 것입니다. 보일러 PRV 누출은 시스템 어딘가의 압력 문제로 인한 증상이며 릴리프 밸브는 이를 보고할 수 있을 만큼 정직한 구성 요소 중 하나입니다. PRV, 안전 밸브 또는 릴리프 밸브라고도 하는 압력 릴리프 밸브는 고정된 설정점에 고정된 기계 장치입니다. 주거용 및 경상업용 온...
Read More사이클론 집진기 (라고도 함 사이클론 수집기 또는 산업용 사이클론 집진기 )는 원심력을 사용하여 가스 흐름에서 입자상 물질을 제거하는 널리 사용되는 기계적 분리 장치입니다. 필터 기반 시스템과 달리 중국 사이클론 집진기 움직이는 부품이나 필터 백이 없으므로 고온 및 마모성 분진 응용 분야에 매우 안정적입니다. 강소신능화학설비유한회사 — 2005년에 설립된 중국 배가스 회수 장치 제조업체이자 폐열 회수 시스템 회사인 Jiangsu Shineng 화학 Equipment Co., Ltd.는 배가스 폐열 회수 시스템 및 화학 장비의 R&D 및 제조를 전문으로 하며 히트 파이프 개발 및 니켈 기반 브레이징부터 압력 용기 제조에 이르기까지 포괄적인 자체 역량을 보유하고 있습니다. 당사의 제품은 석탄 화학, 야금, 발전 및 합성 암모니아 산업에서 널리 사용되며 해외 시장으로 수출되었습니다. 동일한 엔지니어링 우수성이 당사에도 적용됩니다. 중국 기계 집진기 사전 여과 및 먼지 부담 감소를 위한 솔루션입니다.
일반적으로 사이클론 먼지 추출기 수집 효율성을 달성합니다. 85% ~ 95% 10미크론보다 큰 입자의 경우 98% 30미크론 이상의 입자에 대해. 그것은 역할을합니다 먼지 부 사이클론 많은 공장에서 다운스트림 백하우스 또는 스크러버를 보호합니다. 전 세계 시멘트 및 야금 분야에서만 300,000개 이상의 사이클론 장치를 사용하여 매년 수백만 톤의 귀중한 먼지를 회수합니다(EPA 기술 검토 2024).
A 산업용 사이클론 집진기 입구 가스 속도를 고속 나선형 와류로 변환합니다. 가스는 상단(일반적으로 입구 속도 15-25m/s)에서 접선 방향으로 유입되어 이중 소용돌이를 생성합니다. 외부 하향 나선은 먼지를 벽쪽으로 밀어내는 반면 내부 상향 나선은 깨끗한 가스를 빠져나갑니다. 원심 가속도 범위는 다음과 같습니다. 500~2000G , 입자가 원뿔형 벽에 충돌하여 먼지 호퍼로 미끄러지도록 합니다.
표준 Stairmand 고효율 설계의 경우 절단 직경(d50)(50% 효율로 수집된 입자 크기)은 약 4-6 미크론 1.0-1.5 kPa의 압력 강하에서. 입구 치수와 콘 길이를 최적화함으로써, 사이클론 집진기 공급업체 Jiangsu Shineng은 석탄 화학물질 사전 세척을 위해 미립자 배출을 50mg/Nm3 미만으로 줄이는 맞춤형 장치를 생산합니다. 2025년 야금 설비의 데이터에 따르면 92% 폐열 보일러 이전에 철광석 미세분(크기 범위 8-50μm)을 처리합니다.
아래 표에는 일반적인 부분 효율이 요약되어 있습니다. 최고의 사이클론 집진기 ASME PTC 31 표준에 따름. 5미크론 미만의 입자의 경우, 사이클론 수집기 사전 세척제 역할을 할 수 있습니다. 그러나 백하우스와 페어링하면 전체 효율성이 99.9%를 초과합니다.
| 입자 크기(μm) | 효율성(%) | 일반적인 응용 |
|---|---|---|
| 1-5 | 30-55 | 미세 비산회, 2차 수집 |
| 5-10 | 60-80 | 시멘트 먼지, 나무 조각 |
| 10-30 | 85-94 | 야금분진, 석탄미립자 |
| >30 | 95-98 | 모래, 연삭 부스러기 |
수평 막대 분석: 위의 차트는 사이클론 집진기 입자 직경에 대한 효율성. 5미크론 먼지(전형적인 미세 야금 흄)의 경우 효율성은 42%에 불과합니다. 중국 기계 집진기 혼자서는 백하우스에서 연마해야 할 수도 있습니다. 10미크론에서는 효율이 70%까지 증가하여 사전 분리에 대한 일반적인 기준을 넘습니다. 20미크론에 도달하면 먼지 부 사이클론 자재의 88%를 포착하여 다운스트림 부하를 크게 줄입니다. 50미크론(예: 거친 재 또는 모래)에서는 사이클론 추출기 97%를 달성하여 독립형 솔루션으로 만듭니다. 이 값은 Shanxi(2025)의 석탄 화학 공장에서 실시된 입자 크기 분포 테스트에서 나온 것입니다. 최적의 결과를 얻으려면 최고의 사이클론 집진기 Jiangsu Shineng의 특정 먼지 PSD를 중심으로 맞춤 설계되었습니다.
잘 설계된 산업용 사이클론 집진기 수집 효율성과 에너지 소비의 균형을 유지합니다. 다음 선 차트는 일반적인 압력 강하 변화를 보여줍니다. 사이클론 수집기 가스 속도가 증가함에 따라 신체. CFD 시뮬레이션으로 검증된 실험실 규모의 데이터(Journal of Aerosol Science, 2024).
선 그래프 해석: 에 대한 중국 사이클론 집진기 , 입구 속도를 10m/s에서 25m/s로 증가시키면 2차 관계(ΔP ∝ v²)에 따라 압력 강하가 400Pa에서 1650Pa로 증가합니다. 최적의 작동 영역 사이클론 먼지 추출기 일반적으로 16~20m/s 사이로 중간 정도의 에너지 패널티(800~1200Pa)로 10미크론 먼지에 대해 88% 이상의 제거 효율을 달성합니다. 12m/s 미만에서는 먼지 재비행이 발생하고, 22m/s 이상에서는 원뿔의 침식이 가속화되고 전력 비용이 급격히 증가합니다. 장쑤 신엥(Jiangsu Shineng) 산업용 사이클론 집진기 디자인에는 고속 야금 작업을 위한 내마모성 라이너가 포함되어 있습니다. 50,000m³/h 가스 유량의 경우 24m/s 대신 18m/s를 선택하면 팬 전력 소비가 다음과 같이 줄어듭니다. 38% 중간 입자의 90% 수집을 유지하면서.
사이클론 집진기 공급업체 Jiangsu Shineng은 다양한 분야에 서비스를 제공합니다. 아래 세로 막대형 차트는 적절한 크기의 장치를 사용하여 4개 주요 산업의 일반적인 먼지 유입 농도와 배출 농도를 비교합니다. 중국 기계 집진기 사전 필터로.
기둥형 차트 통찰력: 차트는 고효율 후 정화된 가스와 원시 가스 먼지 부담을 대조합니다. 먼지 부 사이클론 . 제강(EAF 오프가스)에서 유입 먼지 농도는 50g/Nm3에 도달할 수 있습니다. 제대로 디자인된 산업용 사이클론 집진기 ~5.8g/Nm3로 감소합니다. 88.4% 대량 제거 . 시멘트 가마의 경우 감소량은 35에서 4.5g/Nm3(87% 효율)입니다. 미분탄을 연소하는 발전소에서는 18g/Nm3의 유입량이 2.1g/Nm3(효율 88.3%)로 감소합니다. 이러한 성능이 그 이유를 증명합니다. 최고의 사이클론 집진기 전처리에 꼭 필요합니다. 분진 부하를 낮춤으로써 다운스트림 백 필터의 서비스 수명을 최대 300% (2025년 허난성 Jiangsu Shineng 시설의 현장 데이터).
아래 레이더 차트는 온도 내성, 유지 관리 비용, 미세먼지(2~5μm) 포집 효율성, 자본 비용 등 4가지 주요 기준을 평가합니다. 사이클론(파란색)은 고온 및 낮은 유지 관리에 탁월합니다.
방사형 차트 해석: 레이더는 다음을 비교한다. 중국 사이클론 집진기 (파란색 다각형)과 일반적인 백하우스(빨간색 점선)입니다. 는 사이클론 수집기 고온 내성(문제 없이 최대 450°C)에서 최대 점수(10/10)를 얻었으며, 필터 백이나 펄스 제트가 필요하지 않기 때문에 낮은 유지 관리에서는 9/10을 기록했습니다. 자본 비용이 상당히 낮습니다(8/10). 미세먼지 효율(2~5μm)의 경우 사이클론은 3/10에 불과한 반면 백하우스는 9/10에 도달합니다. 그러나 중국 기계 집진기 백하우스와 함께 사용하면 고가의 미세 필터에 대한 부하가 줄어들어 전체 공장 운영 비용이 최적화됩니다. 야금 폐열 시스템에서는 사이클론 먼지 추출기 Jiangsu Shineng의 제품은 연마재로부터 하류 폐열 보일러를 보호합니다. 사례 연구: 운남성의 한 구리 제련소가 우리를 설치했습니다. 산업용 사이클론 집진기 연간 백하우스 유지 관리 비용이 43% 감소했습니다.
그러므로 옳은 것을 선택하는 것은 사이클론 집진기 공급업체 PSD에 대한 최적의 형상(흡입구 높이, 와류 측정기 직경)을 보장합니다. Jiangsu Shineng은 CFD 시뮬레이션과 독점적인 내마모성 라이닝을 결합하여 최고의 사이클론 집진기 열악한 환경을 위한 시스템.
경험자로서 사이클론 집진기 공급업체 , Jiangsu Shineng은 효율성 곡선, 압력 강하 예측 및 3D 모델을 포함한 전체 기술 문서를 제공합니다. 모든 중국 기계 집진기 문의하시면 입자 크기 분석을 수행하여 현지 환경 표준(일반적으로 사전 먼지 제거를 위한 50mg/Nm3 배출구)을 충족하는 분리 성능을 보장합니다.
최적의 입구 속도 사이클론 먼지 추출기 16-20m/s입니다. 12m/s 미만에서는 입자 재비행으로 인해 효율성이 감소합니다. 22m/s 이상에서는 침식과 압력 강하가 급격히 증가합니다. Jiangsu Shineng은 먼지 마모성을 기반으로 특정 속도에 맞게 각 장치를 설계합니다.
표준 중국 사이클론 집진기 벽 축적으로 인해 흡습성 먼지나 끈적이는 먼지에는 덜 효과적입니다. 그러나 라이너를 추가하거나 단열 기능이 있는 "건식 사이클론"을 사용하면 결로 현상을 방지할 수 있습니다. 습도가 높은 경우(>15% RH) 예열기 또는 대체 설계를 권장합니다.
"먼지 대리 사이클론"은 일반적으로 작업장 진공청소기를 위한 소형의 고효율 투명 플라스틱 사이클론을 의미합니다. 산업 대응 사이클론 집진기 Supplier Jiangsu Shineng은 더 두꺼운 원뿔 각도(12-15°)를 가진 대규모 흐름에 대해 동일한 원심 원리를 적용합니다. 둘 다 움직이는 부품을 공유하지 않지만 산업용 버전은 무거운 강철을 사용하고 15 µm 이상의 입자에 대해 95%를 달성합니다.
에 대한ny further inquiry about 최고의 사이클론 집진기 폐열 회수 또는 화학 공정과 통합하려면 2005년부터 신뢰할 수 있는 파트너인 Jiangsu Shineng Chemical Equipment Co., Ltd.에 문의하세요.
