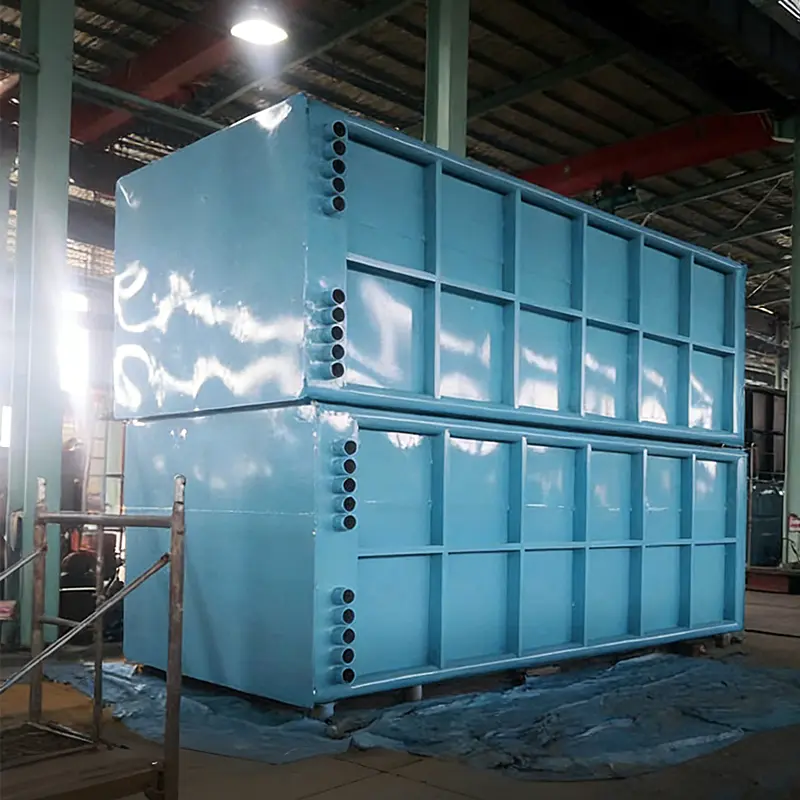

주배도가스 덕트 소결폐열보일러는 소결기 후단의 주배관에 설치하여 소결 시 발생하는 고온 배가스의 폐열(300~450℃)을 회수하여 증기로 전환시키는 에너지 절약 장치입니다.
산업용 보일러의 케이싱 아래에 있는 웅덩이는 단순한 배관 문제인 경우가 거의 없습니다. 60t/h 코크스 오븐 연도 가스 폐열 보일러에서 케이싱 이음매를 따라 나타나는 물은 일반적으로 튜브-튜브 시트 용접 실패, 얇아진 이코노마이저 튜브 또는 흘러내리는 핸드홀 개스킷 등 세 가지 중 하나를 나타냅니다. 이 세 가지 결함은 통로에서 거의 동일해 보이며 바로잡는 데 드는 비용과 가동 중지 시간이 크게 다릅니다. 유혹은 항상 동일합니다. 무언가를 조이고, 장치를 온라인 상태로 유지하고, 다음 계획된 정전 중에 처리하...
Read More보일러 안전 릴리프 밸브 누출: 세부 사항에 대한 짧은 답변 보일러 안전 릴리프 밸브에서 누출이 발생하는 경우 관리상의 문제가 아닌 압력 경계의 결함으로 처리하십시오. 밸브는 가압 드럼과 과압 상황 사이에 있는 마지막 기계적 장벽이며, 증기를 지속적으로 통과시키는 밸브는 이미 더 이상 신뢰할 수 있는 장벽이 아닙니다. 눈에 보이는 기둥은 일반적으로 몇 주 전에 디스크와 시트 사이에 첫 번째 미세한 증기 경로가 열리면서 시작된 일련의 사건의 끝입니다. 실제적인 결론이 우선입니다. 왜냐하면 그것이 이후에...
Read More보일러 PRV가 누출되는 이유: 결론이 먼저 새벽 3시, 전날 완벽하게 작동하던 보일러 아래 바닥에 따뜻한 웅덩이가 펼쳐집니다. 자연스러운 반응은 밸브가 고장났다고 가정하고 교체를 주문하는 것입니다. 그 반응은 대개 잘못된 것입니다. 보일러 PRV 누출은 시스템 어딘가의 압력 문제로 인한 증상이며 릴리프 밸브는 이를 보고할 수 있을 만큼 정직한 구성 요소 중 하나입니다. PRV, 안전 밸브 또는 릴리프 밸브라고도 하는 압력 릴리프 밸브는 고정된 설정점에 고정된 기계 장치입니다. 주거용 및 경상업용 온...
Read MoreA 소결 폐열 보일러 전문이다 폐열 회수 보일러 철강 공장의 철광석 소결 과정에서 생성되는 뜨거운 연도 가스로부터 열 에너지를 포착하도록 설계되었습니다. 일반적인 소결 기계에서 소결층은 다음과 같은 배기 가스를 생성합니다. 300°C ~ 450°C , 소결 냉각기(뜨거운 소결 방전)는 다음 위치에서 공기를 방출합니다. 350°C ~ 550°C . 에이 소결 WHB 두 열원을 모두 회수하여 발전 또는 공정 사용을 위한 과열 증기를 생성합니다. 에 따르면 2023년 중국 야금 산업 에너지 효율성 보고서 , 소결은 철강 공장 전체 에너지 소비의 약 10~15%를 차지하며 폐열 회수는 사용 가능한 열 에너지의 35-50% . 360m² 소결 기계의 경우 이는 60~90t/h의 증기 생산으로 해석되며, 8~12MW의 전기를 생산합니다. 회수된 에너지는 공장의 탄소 배출량과 운영 비용을 크게 줄여줍니다.
수평 막대 차트는 생산된 소결 톤당 다양한 소결 영역의 폐열 가능성을 보여줍니다. 소결 냉각기 첫 번째 단계는 0.45 GJ/t로 가장 높은 회수 가능한 열을 제공하고, 두 번째 단계는 0.35 GJ/t, 스트랜드 폐가스는 0.28 GJ/t로 제공됩니다. 제대로 디자인된 소결 폐열 보일러 시스템은 소결 1톤당 최대 1.08GJ를 회수할 수 있습니다. 총 폐열의 45% 이용 가능 . 연간 400만 톤의 소결물을 생산하는 철강 공장의 경우 이러한 회수로 약 432만 GJ의 열 에너지가 생산되며 이는 석탄 환산 톤 147,000톤에 해당합니다. 이를 통해 연간 약 390,000톤의 CO2 배출량을 직접적으로 줄일 수 있습니다. 는 소결기 WHB 따라서 친환경 철강 생산에 중요한 역할을 합니다.
전문업체로서 중국 소결 폐열 보일러 그리고 소결기 WHB 제조업체 , 강소신능화학설비유한회사 철강 공장을 위한 완벽한 폐열 회수 시스템을 설계 및 공급합니다. 그들의 철강공장 WHB 솔루션에는 핀 튜브 열 교환기, 먼지 제거 시스템 및 고황 소결 연도 가스에 대한 부식 방지 설계가 포함되어 있습니다.
A 소결 폐열 회수 보일러 일반적으로 두 개의 독립적인 열 회수 섹션으로 구성됩니다. 하나는 소결 냉각기(소결 배출에서 나오는 뜨거운 공기)용이고 다른 하나는 소결 기계 배기 가스용입니다. 350~550°C의 뜨거운 가스가 보일러로 유입되어 핀 튜브 다발을 따라 흐르면서 열을 물/증기로 전달합니다. 시스템에는 이코노마이저, 증발기, 과열기 및 스팀 드럼이 포함됩니다. 강제 순환 또는 자연 순환 설계는 가스 온도 및 압력 요구 사항에 따라 선택됩니다. 는 신터 쿨러 WHB 종종 스트랜드 가스와의 교차 오염을 피하기 위해 별도의 회로를 사용합니다.
장쑤 신엥(Jiangsu Shineng) 야금 폐열 보일러 설계에는 자체 청소 핀 튜브와 펄스 수트 블로우 시스템이 통합되어 있어 높은 분진 부하(최대 15g/Nm3)를 처리할 수 있습니다. 그들의 소결 폐열 회수 시스템 아시아 전역의 여러 300~500m² 규모의 소결로에 성공적으로 설치되어 95% 이상의 운영 가용성을 달성했습니다.
A 소결 폐열 보일러 연료 소비 감소, CO2 배출 감소, 공장 수익성 개선 등 다양한 이점을 제공합니다. 아래 표에서는 철강 공장의 450m² 소결 라인에 WHB를 설치하기 전과 후의 핵심 성과 지표를 비교합니다.
| 매개변수 | WHB 이전 | WHB 설치 후 | 변경 |
|---|---|---|---|
| 소결 에너지 소비량(GJ/t) | 2.45 | 1.89 | -22.9% |
| 발전량(kWh/t 소결) | 0 | 22.5 | 22.5kWh/t |
| CO₂감축량(톤/년) | 기준선 | 185,000 | 자동차 4만 대에 해당 |
| 집진기 후 배기가스 온도(°C) | ~210 | 145 | -65°C |
기둥형 차트는 기계 면적을 기준으로 소결 폐열 회수로 인한 잠재적 발전 용량을 보여줍니다. 180m² 소결 라인은 약 3.2MW의 전기를 생산할 수 있는 반면, 대규모 600m² 플랜트는 최대 15.2MW를 생산할 수 있습니다. 소결 면적 100m²당 약 2.4~2.7MW의 전력을 회수할 수 있습니다. 현대적인 것을 사용하여 소결 WHB 시스템. 이는 공장 규모에 따라 연간 25,000~120,000MWh의 전력 생산에 해당하며, 이는 소결 공장 자체 전력 소비의 20~35%를 차지합니다. 회수된 전력은 구매한 전력 비용을 절감하고 철강 생산의 전반적인 탄소 집약도를 낮춥니다. 게다가, 철강공장 폐열 회수 시스템은 종종 국제 배출 감소 프레임워크에 따라 탄소 배출권을 받을 자격을 얻어 추가적인 재정적 수익을 제공합니다.
레이더 차트는 기존 소결 WHB 설계를 Jiangsu Shineng의 고급 솔루션과 비교합니다. 기존 설계는 열 회수 효율 및 먼지 오염 저항성과 같은 주요 영역에서 약 65-70점을 받았습니다. 신엥의 소결 폐열 보일러 최적화된 핀 간격과 자동화된 펄스 수트 블로우 시스템으로 인해 먼지 오염 저항성이 93점으로 모든 지표에서 90점 이상의 점수를 획득했습니다. 고급 설계로 열 회수 효율이 18~22% 향상됩니다. 이는 기존 장치에 비해 동일한 배기 가스 흐름에 대해 25-30% 더 많은 증기 생성을 직접적으로 의미합니다. 또한, 니켈 기반 브레이징 핀 튜브(자체 개발)를 사용하여 고유황 광석 소결 시에도 우수한 내식성을 제공합니다. 로서 소결기 WHB Manufacturer 거의 20년의 경험을 바탕으로 Jiangsu Shineng은 맞춤형 서비스를 제공합니다. 야금 폐열 보일러 Supplier 철강 생산업체의 투자 수익을 극대화하는 솔루션입니다.
회사 소개: Jiangsu Shineng Chemical Equipment Co., Ltd.로 중국 배가스 회수 장치 제조업체 그리고 폐열회수 시스템 회사 , Jiangsu Shineng Chemical Equipment Co., Ltd는 2005년에 설립된 배가스 폐열 회수 시스템 및 화학 장비의 R&D 및 제조를 전문으로 하며 히트 파이프 개발 및 니켈 기반 브레이징부터 압력 용기 제조에 이르기까지 포괄적인 사내 역량을 보유하고 있습니다. 당사의 제품은 석탄 화학, 야금, 발전 및 합성 암모니아 산업에서 널리 사용되며 해외 시장으로 수출되었습니다. 선두주자로서 소결 폐열 보일러 Supplier 그리고 소결기 WHB 제조업체 , Shineng은 완전한 철강산업용 에너지 절약형 WHB 설계 및 제조부터 시운전 및 애프터 서비스 지원까지 솔루션을 제공합니다.
참고자료: IEA 철강 기술 로드맵(2022) ; 2023년 중국 야금 산업 에너지 효율성 보고서 ; GB/T 32960-2016 소결기 폐열 회수 기술 사양 ; 그리고 ASME PTC 4.4-2021 폐열 회수 보일러 성능 테스트 코드 .
