쉘 앤 튜브 열교환기는 일반적이고 보편적인 산업용 열교환기입니다. 핵심 구조는 튜브 묶음을 수용하는 대형 쉘(쉘 측면)과 쉘 내에 둘러싸인 수많은 파이프(튜브 측면)로 구성됩니다. 서로 다른 온도의 두 유체가 각각 쉘 측과 튜브 측에 흐르고 금속 튜브 벽을 통해 효율적으로 열을 교환하여 가열, 냉각 또는 응축의 목적을 달성합니다.
산업용 보일러의 케이싱 아래에 있는 웅덩이는 단순한 배관 문제인 경우가 거의 없습니다. 60t/h 코크스 오븐 연도 가스 폐열 보일러에서 케이싱 이음매를 따라 나타나는 물은 일반적으로 튜브-튜브 시트 용접 실패, 얇아진 이코노마이저 튜브 또는 흘러내리는 핸드홀 개스킷 등 세 가지 중 하나를 나타냅니다. 이 세 가지 결함은 통로에서 거의 동일해 보이며 바로잡는 데 드는 비용과 가동 중지 시간이 크게 다릅니다. 유혹은 항상 동일합니다. 무언가를 조이고, 장치를 온라인 상태로 유지하고, 다음 계획된 정전 중에 처리하...
Read More보일러 안전 릴리프 밸브 누출: 세부 사항에 대한 짧은 답변 보일러 안전 릴리프 밸브에서 누출이 발생하는 경우 관리상의 문제가 아닌 압력 경계의 결함으로 처리하십시오. 밸브는 가압 드럼과 과압 상황 사이에 있는 마지막 기계적 장벽이며, 증기를 지속적으로 통과시키는 밸브는 이미 더 이상 신뢰할 수 있는 장벽이 아닙니다. 눈에 보이는 기둥은 일반적으로 몇 주 전에 디스크와 시트 사이에 첫 번째 미세한 증기 경로가 열리면서 시작된 일련의 사건의 끝입니다. 실제적인 결론이 우선입니다. 왜냐하면 그것이 이후에...
Read More보일러 PRV가 누출되는 이유: 결론이 먼저 새벽 3시, 전날 완벽하게 작동하던 보일러 아래 바닥에 따뜻한 웅덩이가 펼쳐집니다. 자연스러운 반응은 밸브가 고장났다고 가정하고 교체를 주문하는 것입니다. 그 반응은 대개 잘못된 것입니다. 보일러 PRV 누출은 시스템 어딘가의 압력 문제로 인한 증상이며 릴리프 밸브는 이를 보고할 수 있을 만큼 정직한 구성 요소 중 하나입니다. PRV, 안전 밸브 또는 릴리프 밸브라고도 하는 압력 릴리프 밸브는 고정된 설정점에 고정된 기계 장치입니다. 주거용 및 경상업용 온...
Read More무엇입니까? 쉘 앤 튜브 열 교환기 그리고 어떻게 작동하나요? A 쉘 앤 튜브 열교환기 튜브 묶음을 포함하는 원통형 압력 용기(쉘)로 구성된 널리 사용되는 열 장치입니다. 한 유체는 튜브 내부(튜브 측면)로 흐르고, 다른 유체는 쉘(쉘 측면) 내의 튜브 주위로 흐릅니다. 열은 튜브 벽을 통해 전달되어 효율적인 가열, 냉각 또는 응축이 가능합니다. 신뢰할 수 있는 업체로서 산업용 열교환기 공급업체 , 강소신능화학설비유한회사 고성능 디자인을 제공합니다. 2005년에 설립된 중국 배가스 회수 장치 제조업체이자 폐열 회수 시스템 회사인 강소신능화학설비유한회사는 배가스 폐열 회수 시스템 및 화학 장비의 R&D 및 제조를 전문으로 하며 히트 파이프 개발 및 니켈 기반 브레이징에서 압력 용기 제조에 이르기까지 포괄적인 자체 역량을 보유하고 있습니다. 당사의 제품은 석탄 화학, 야금, 발전 및 합성 암모니아 산업에서 널리 사용되며 해외 시장으로 수출되었습니다. 우리의 중국 관 열교환기 솔루션은 견고한 구조와 맞춤형 열 설계를 결합합니다.
일반적으로 쉘 앤 튜브 열교환기 제조업체 디자인은 다음과 같은 전반적인 열 전달 계수를 제공합니다. 150~1200W/m²·K 유체 특성 및 흐름 배열에 따라 달라집니다. 전 세계적으로 산업 열교환 업무(정유, 석유화학, 발전)의 65% 이상이 이 기술에 의존하고 있습니다(TEMA 표준, 2024).
는 쉘형 열교환기 온도 변화에 따른 전도 및 대류를 기반으로 작동합니다. 뜨거운 유체(쉘 측 또는 튜브 측)는 열 에너지를 방출하며, 이는 튜브 벽 두께(일반적으로 1.2~3.5mm)를 통과하고 차가운 유체에 흡수됩니다. 쉘 내부의 배플은 쉘 측 유체를 튜브 번들을 통해 여러 번 유도하여 난류 및 열 전달 계수를 다음과 같이 증가시킵니다. 40-60% 직선형 디자인과 비교됩니다. 고정 튜브시트 관판 열교환기 일반적으로 비부식성 청정 서비스에 사용되는 반면, 플로팅 헤드 또는 U자형 디자인은 열팽창을 수용합니다. 일반적인 오일 쿨러 애플리케이션(튜브 측: 85℃ 오일, 쉘 측: 30°C 냉각수)의 경우 잘 설계된 중국 쉘 및 튜브 열교환기 LMTD(로그 평균 온도 차이) 보정 계수가 0.85를 초과하고 출구 오일 온도가 오일 속도의 1.5배인 물 유량으로 42°C로 감소합니다.
A 튜브 열교환기 제조업체 Jiangsu Shineng과 마찬가지로 배플 간격(쉘 ID의 0.2~0.5)과 튜브 피치(1.25~1.5 × 튜브 OD)를 최적화하여 열 전달과 압력 강하의 균형을 맞춥니다. 업계 데이터(Tubular Exchanger Manufacturer Association)에 따르면 2패스 쉘 및 4패스 튜브 배열의 경우 액체-액체 작업에 대한 전체 효율성이 75~85%에 도달할 수 있습니다.
는 following table lists key design parameters used by 쉘 앤 튜브 열교환기 supplier 화학 및 전력 응용 분야를 위한 Jiangsu Shineng. 이 값은 TEMA 및 ASME 섹션 VIII 지침을 따릅니다.
| 매개변수 | 일반적인 범위 | 단위 |
|---|---|---|
| 쉘 직경 | 150 – 2500 | mm |
| 튜브 길이 | 1.5 – 9.0 | m |
| 튜브 외경(공통) | 15.9, 19.05, 25.4 | mm |
| 최대 설계 압력 | 0.5 – 10.0 | MPa |
| 설계온도 | -30~550 | °C |
수평 막대 차트 분석: 는 chart compares heat transfer coefficients (U) for common fluid pairs using a well-designed 쉘 앤 튜브 열교환기 . 물 대 물 작업의 경우 U는 일반적으로 850~1200W/m²·K 범위이므로 이러한 교환기를 소형으로 만들 수 있습니다. 물에 대한 증기 응축은 상 변화 향상으로 인해 매우 높은 U(1000-1500)를 생성합니다. 오일 냉각(오일-물)과 같은 액체-액체 응용 분야는 150-400의 중간 U를 나타냅니다. 따라서 더 많은 표면적이 필요합니다. 기체 서비스는 가장 낮은 U(30-100)를 달성하므로 더 큰 단위가 필요합니다. 전문가로서 산업용 열교환기 공급업체 , Jiangsu Shineng은 배플 설계와 튜브 측면 패스를 최적화하여 각 카테고리의 U 값을 더 높은 수준으로 끌어올립니다. 80,000kg/h의 원유를 처리하는 석유화학 플랜트의 경우 U를 250에서 320W/m²·K로 늘리면 필요한 면적이 22% 감소하여 자재 비용과 설치 공간이 절약됩니다.
A 튜브 열교환기 제조업체 일반적으로 더 균일한 온도 차이를 제공하기 때문에 역류 배열을 권장합니다. 아래 선 차트는 일반적인 역류의 온도와 길이를 보여줍니다. 쉘 앤 튜브 열교환기 제조업체 설계(뜨거운 유체: 180°C ~ 85°C, 차가운 유체: 30°C ~ 120°C).
선 그래프 해석: 역류에서는 쉘형 열교환기 , 뜨거운 유체는 180°C에서 들어가고 85°C에서 나가는 반면 차가운 유체는 30°C에서 120°C로 따뜻해집니다. 온도 곡선은 전체 길이에 걸쳐 거의 일정한 구동력 ΔT를 유지하여 약 46°C의 로그 평균 온도 차이(LMTD)를 생성합니다. 병렬 흐름의 경우 LMTD는 31°C에 불과하며 동일한 작업에 대해 48% 더 많은 열 전달 영역이 필요합니다. 그렇기 때문에 쉘 앤 튜브 열교환기 supplier Jiangsu Shineng은 동결 문제가 달리 명시되지 않는 한 항상 역류를 권장합니다. 합성 암모니아 공장을 위한 4MW 열 회수 시스템에서 역류 대 병렬 흐름을 사용하면 튜브 번들 길이가 5.2m에서 3.7m로 줄어들어 자본 투자와 압력 강하가 18%까지 직접적으로 낮아졌습니다.
중국 쉘 및 튜브 열교환기 단위는 산업 전반에 걸쳐 중요한 역할을 합니다. 세로 막대형 차트는 공급된 제품의 일반적인 열부하 범위를 보여줍니다. 관판 열교환기 다양한 부문에서(2025년 프로젝트 검토를 기반으로 한 데이터)
기둥형 차트 통찰력: 는 bar heights illustrate typical thermal duties handled by one 쉘 앤 튜브 열교환기 핵심 산업에서. 발전 장치는 급수 가열 수요가 높기 때문에 대용량(교환기당 7.8MW)이 필요한 경우가 많습니다. 야금 공장(강철, 비철)은 백하우스에 들어가기 전 연도가스 열 회수에 대한 평균 의무가 5.5MW라고 보고합니다. 석유화학 분해기는 교환기당 약 4.2MW의 전력을 사용하는 반면, 석탄화학(메탄올 또는 합성 암모니아)은 일반적으로 3.0MW 단위를 필요로 합니다. Jiangsu Shineng을 선두로 산업용 열교환기 공급업체 380개 이상의 쉘 및 튜브 교환기를 이 부문에 공급했습니다. 내몽고의 2024년 프로젝트에서는 단일 쉘 앤 튜브 폐열 교환기가 4.8MW를 회수하여 연간 증기 소비를 12,000톤 줄임으로써 공장의 탄소 배출량을 직접적으로 개선했습니다.
판형 또는 공냉식 교환기에 비해 쉘형 열교환기 고압 및 파울링 서비스에 이점을 제공합니다. 방사형 차트는 일반적인 유형에 대한 네 가지 속성을 평가합니다. 쉘 앤 튜브 열교환기 manufacturers 디자인.
방사형 차트 평가: 는 blue polygon (shell and tube) scores highest in high-pressure capability (up to 20 MPa in our designs), fouling tolerance, and wide temperature range (-30°C to 550°C). Maintenance ease is also high because tube bundles can be mechanically cleaned. In contrast, a plate heat exchanger (red dashed) offers lower cost per area and compactness but struggles with gasket limits (max 3.0 MPa) and fouling. For 중국 관 열교환기 응용 분야, 야금 및 석탄 화학 공장 선택 쉘 앤 튜브 열교환기 supplier 견고한 탄소강 또는 스테인레스 스틸 구조로 인해 Jiangsu Shineng. 20년 이상의 수명 주기 동안 잘 관리된 쉘 및 튜브 장치는 일반적으로 2번의 튜브 교체만 필요한 반면, 플레이트 장치는 5번의 개스킷 정밀 검사가 필요할 수 있습니다. 이로 인해 쉘 앤 튜브가 더러운 고온 스트림에 선호되는 선택이 됩니다.
강소신능화학설비유한회사 전 세계적으로 300개 이상의 쉘 및 튜브 열 교환기 참조 자료를 결합합니다. 우리의 중국 쉘 및 튜브 열교환기 합성암모니아 폐열회수, 야금로 냉각, 발전소 윤활유 냉각기에 사용되는 제품입니다. 또한 기존 쉘에 대한 개조 및 튜브 재설치 서비스를 제공하여 서비스 수명을 15년 이상 연장합니다.

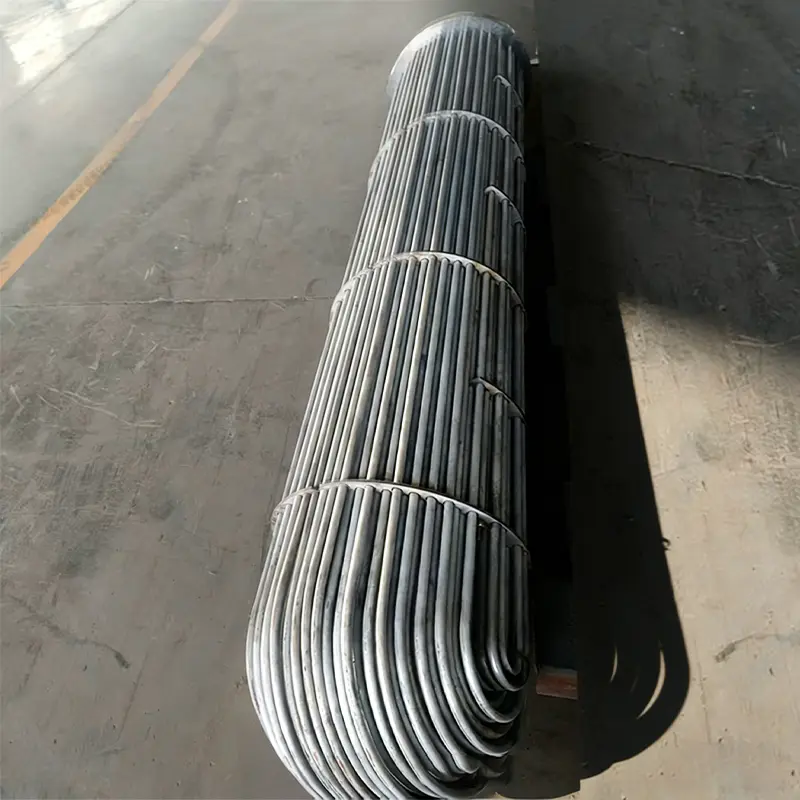

고정된 튜브시트에서 튜브 열교환기 제조업체 설계에서는 두 튜브 시트가 모두 쉘에 용접되어 열팽창을 제한합니다. U자형 튜브 번들은 확장이 자유롭고 청소가 더 용이하지만 구부러진 부분으로 인해 청소가 제한됩니다. Jiangsu Shineng은 온도 차이가 큰 경우(>100°C) U-튜브를 권장합니다.
잘 모니터링되는 쉘형 열교환기 차가운 유체의 압력 강하 증가와 출구 온도 감소를 보여줍니다. 전체 U가 설계값보다 30% 감소하면 청소를 권장합니다. 퇴적물 종류에 따라 기계적 세척(튜브 브러싱) 또는 화학적 순환이 적용됩니다.
예, 그러나 가스측 열전달 계수는 낮습니다(30–100 W/m²·K). 확장된 표면(튜브의 핀)이 자주 사용됩니다. 로서 산업용 열교환기 공급업체 , Jiangsu Shineng은 폐열 보일러 상류의 연도 가스 열 회수를 위한 핀 튜브 쉘 및 튜브 교환기를 제공하여 최대 72%의 효율성을 달성합니다.
