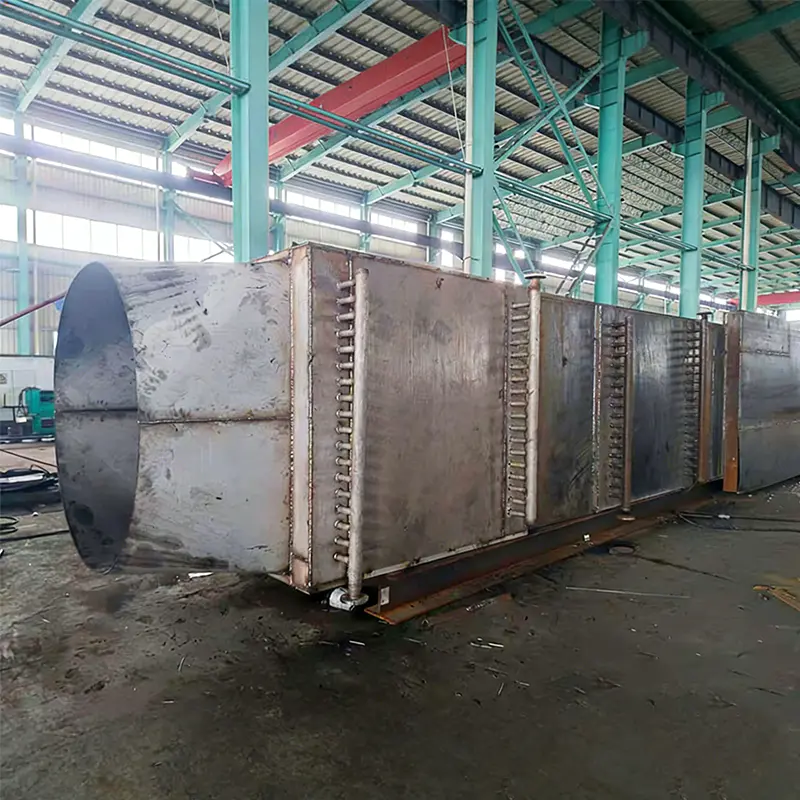

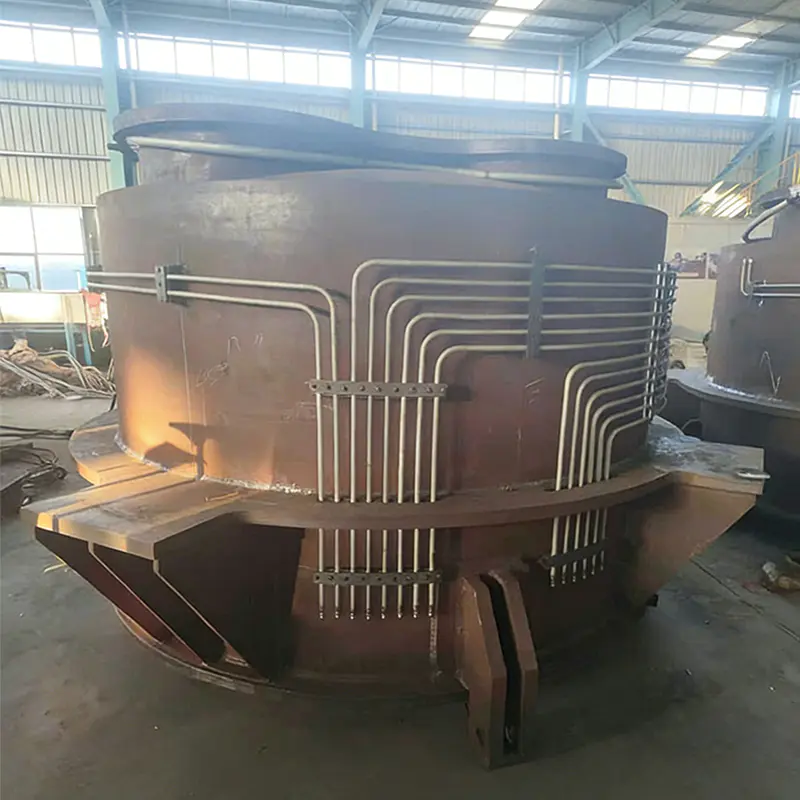

소결 원형 냉각기 폐열 보일러는 철강 공장의 소결 공정에서 발생하는 고온 배기 가스에서 폐열을 회수하기 위해 특별히 설계된 고효율 에너지 절약 장치입니다. 일반적으로 소결 원형 냉각기의 고온부(예: 1단 또는 2단)에 설치됩니다. 나선형 핀 튜브 증발기와 같은 열 교환 요소를 통해 소결 냉각 과정에서 발생하는 약 400°C 고온 배기 가스의 열을 증기로 변환합니다. 이 증기는 발전용, 산업용 난방용, 석탄보일러 대체용으로 활용 가능해 소결 과정에서 에너지 소비와 이산화탄소 등 오염물질 배출을 획기적으로 줄일 수 있다. 이 기술은 열기 순환과 자동화된 제어를 통해 폐열의 계단식 활용을 달성하여 열 전달 효율과 유체역학적 안정성을 향상시킬 뿐만 아니라 원형 냉각기 영역의 먼지 오염 문제를 해결하여 경제적, 환경적 이점을 결합합니다.
산업용 보일러의 케이싱 아래에 있는 웅덩이는 단순한 배관 문제인 경우가 거의 없습니다. 60t/h 코크스 오븐 연도 가스 폐열 보일러에서 케이싱 이음매를 따라 나타나는 물은 일반적으로 튜브-튜브 시트 용접 실패, 얇아진 이코노마이저 튜브 또는 흘러내리는 핸드홀 개스킷 등 세 가지 중 하나를 나타냅니다. 이 세 가지 결함은 통로에서 거의 동일해 보이며 바로잡는 데 드는 비용과 가동 중지 시간이 크게 다릅니다. 유혹은 항상 동일합니다. 무언가를 조이고, 장치를 온라인 상태로 유지하고, 다음 계획된 정전 중에 처리하...
Read More보일러 안전 릴리프 밸브 누출: 세부 사항에 대한 짧은 답변 보일러 안전 릴리프 밸브에서 누출이 발생하는 경우 관리상의 문제가 아닌 압력 경계의 결함으로 처리하십시오. 밸브는 가압 드럼과 과압 상황 사이에 있는 마지막 기계적 장벽이며, 증기를 지속적으로 통과시키는 밸브는 이미 더 이상 신뢰할 수 있는 장벽이 아닙니다. 눈에 보이는 기둥은 일반적으로 몇 주 전에 디스크와 시트 사이에 첫 번째 미세한 증기 경로가 열리면서 시작된 일련의 사건의 끝입니다. 실제적인 결론이 우선입니다. 왜냐하면 그것이 이후에...
Read More보일러 PRV가 누출되는 이유: 결론이 먼저 새벽 3시, 전날 완벽하게 작동하던 보일러 아래 바닥에 따뜻한 웅덩이가 펼쳐집니다. 자연스러운 반응은 밸브가 고장났다고 가정하고 교체를 주문하는 것입니다. 그 반응은 대개 잘못된 것입니다. 보일러 PRV 누출은 시스템 어딘가의 압력 문제로 인한 증상이며 릴리프 밸브는 이를 보고할 수 있을 만큼 정직한 구성 요소 중 하나입니다. PRV, 안전 밸브 또는 릴리프 밸브라고도 하는 압력 릴리프 밸브는 고정된 설정점에 고정된 기계 장치입니다. 주거용 및 경상업용 온...
Read MoreA 소결 원형 냉각기 WHB 전문이다 폐열 회수 보일러 철강 공장의 원형 소결 냉각기에서 발생하는 고온 배기 가스로부터 열에너지를 포착하도록 설계되었습니다. 소결 원형 냉각기는 600~800°C의 뜨거운 소결을 배출하고 소결 베드를 통해 흡입된 냉각 공기는 350°C ~ 450°C . 이 뜨거운 가스는 대기로 방출되는 대신 WHB로 보내져 발전이나 공정 가열을 위한 증기를 생성합니다. 에 따르면 2023년 중국 야금산업 에너지 절약 보고서 , 일반적인 360m² 원형 냉각기 폐열 회수 시스템은 사용 가능한 열 에너지의 40-55% , 45~70t/h의 증기를 생산합니다. 이는 연간 45,000~70,000MWh의 발전량과 연간 35,000~55,000톤의 CO2 배출량 감소를 의미합니다. 는 신터 쿨러 WHB 따라서 지속 가능한 철강 생산을 위한 필수 구성 요소입니다.
수평 막대 차트는 원형 소결 냉각기의 다양한 온도 단계에서 폐열 회수 가능성을 보여줍니다. 1단계(380~450°C)는 소결 톤당 0.62GJ로 가장 높은 회수열을 제공하고, 2단계(300~380°C)는 0.48GJ/t로 그 뒤를 따릅니다. 1단계와 2단계 모두에서 열을 회수하여 소결 톤당 총 1.10 GJ를 포집할 수 있습니다. 이는 이용 가능한 총 폐열의 약 52%를 차지합니다. 연간 400만 톤의 소결물을 생산하는 철강 공장의 경우, 이러한 회수로 약 440만 GJ의 열에너지가 생산되며 이는 연간 150,000톤의 석탄을 절약하는 것과 같습니다. 3단계 열(300°C 미만)은 일반적으로 경제적 제약으로 인해 회복되지 않지만, 소결 원형 냉각기 WHB 설계에서는 때때로 보일러 급수 예열을 위해 낮은 등급의 열을 활용하여 전체 효율을 5~8% 향상시킬 수 있습니다.
선두주자로서 중국 소결 원형 냉각기 WHB 그리고 신터 쿨러 WHB Supplier , 강소신능화학설비유한회사 나선형 핀 튜브 증발기를 사용하여 원형 냉각기 폐열 회수 시스템을 설계합니다. 그들의 원형 쿨러 WHB 솔루션에는 고온 저항성 합금 소재와 자동화된 그을음 분사 시스템이 통합되어 먼지가 많은 배기가스를 처리합니다.
A 소결 냉각기 폐열 보일러 일련의 열 교환 모듈을 통해 원형 냉각기의 뜨거운 배기 공기를 유도하여 작동합니다. 시스템에는 일반적으로 증발기(나선형 핀 튜브 번들), 스팀 드럼, 옵션 과열기 및 이코노마이저 섹션이 포함됩니다. 380~450°C의 뜨거운 가스가 핀 튜브를 따라 흐르면서 내부를 순환하는 물/증기에 열을 전달합니다. 생성된 증기(2.5-5.3 MPa, 350-450°C)는 발전이나 플랜트 난방에 사용됩니다. 는 원형 냉각기 폐열 회수 시스템에는 먼지 침전 챔버와 펄스 수트 송풍기가 포함되어 열 전달 표면을 깨끗하게 유지합니다. 아래 선 차트는 뜨거운 공기가 WHB를 통과할 때의 일반적인 온도 프로파일을 보여줍니다.
꺾은선형 차트는 WHB를 통해 흐르는 원형 냉각기 배출 공기의 온도 감소를 보여줍니다. 420°C의 유입 공기는 과열기(420→340°C), 증발기(340→220°C), 마지막으로 이코노마이저(220→155°C)를 통과합니다. 265°C의 총 온도 강하는 72-78%의 열 회수 효율에 해당합니다. 잘 설계된 시스템을 위해. 공기 흐름이 500,000Nm³/h인 일반적인 400m² 원형 냉각기의 경우 이러한 회수를 통해 3.8MPa 및 410°C에서 약 55t/h의 과열 증기가 생성됩니다. 증기는 9MW 터빈 발전기를 구동할 수 있으며 연간 약 72,000MWh를 생산할 수 있습니다. 이를 통해 철강 공장의 전력 구매량이 18~25% 감소하고 CO2 배출량이 연간 약 45,000톤 감소합니다. 또한 배기 온도가 160°C 미만으로 낮아 하류에서 먼지를 안전하고 효율적으로 수집할 수 있습니다.
장쑤 신엥(Jiangsu Shineng) 철강공장 WHB 디자인은 원형 냉각기의 구성과 일치하는 모듈식의 컴팩트한 레이아웃을 특징으로 합니다. 그들의 소결 폐열 회수 시스템에는 공기 흐름과 물 순환을 실시간으로 조정하는 지능형 제어 시스템이 포함되어 있어 다양한 소결 생산 속도에서 최적의 성능을 보장합니다.
A 소결 원형 냉각기 WHB 기존의 폐열 처리 방법에 비해 상당한 이점을 제공합니다. 아래 표는 450m² 소결로에 원형 냉각기 WHB를 설치하기 전과 후의 핵심 성과 지표를 비교합니다.
| 매개변수 | WHB 이전 | WHB 설치 후 | 변경 |
|---|---|---|---|
| 소결 에너지 소비량(GJ/t) | 2.38 | 1.92 | -19.3% |
| 증기발생량(t/h) | 0 | 62 | 62t/h |
| 발전량(MW) | 0 | 10.5 | 10.5MW |
| CO₂감축량(톤/년) | 기준선 | 52,000 | 연간 |
기둥형 차트는 냉각기 면적을 기준으로 원형 냉각기 폐열 회수로 인한 증기 생성 용량을 보여줍니다. 200m² 원형 냉각기는 약 28t/h의 증기를 생성하는 반면, 대형 600m² 장치는 최대 92t/h를 생성할 수 있습니다. 원형 냉각기 면적 100m²마다 3.8MPa 압력에서 약 15-16t/h의 증기를 회수할 수 있습니다. . 이 증기는 철강 공장의 공정(예: 탈황, 가열)에서 직접 사용되거나 발전을 위해 증기 터빈으로 보내질 수 있습니다. 450m² 냉각기 WHB는 일반적으로 10-12MW의 전기를 생산하기에 충분한 증기를 생성하며 이는 소결 공장 전력 수요의 30-40%를 차지합니다. 는 소결냉각기 열회수 시스템 또한 다운스트림 집진 장비의 열 부하를 줄여 백하우스 수명을 20-30% 연장합니다. 또한, 회수된 증기는 석탄보조보일러를 대체할 수 있어 대형 제철소의 경우 연간 10만~15만톤의 CO2 배출을 저감할 수 있습니다.
레이더 차트는 기존의 원형 냉각기 폐열 회수 설계와 Jiangsu Shineng의 고급 솔루션을 비교합니다. 기존 설계는 열 회수 효율 및 먼지 오염 방지와 같은 주요 영역에서 약 60-68점을 받았습니다. 신엥의 원형 냉각기 폐열 회수 Boiler 최적화된 나선형 핀 간격과 자동화된 펄스 수트 블로우 시스템으로 인해 분진 오염 저항성이 94점으로 모든 지표에서 90점 이상의 점수를 획득했습니다. 첨단 설계로 기존 장치에 비해 열 회수 효율이 20~25% 향상됩니다. , 이는 직접적으로 15-20% 더 많은 증기 발생을 의미합니다. 내열성 합금 소재(310S 스테인리스 스틸)를 사용하여 400~450°C 배기가스 환경에서 내구성을 보장합니다. 로서 소결 원형 냉각기 WHB Manufacturer 거의 20년의 경험을 바탕으로 Jiangsu Shineng은 맞춤형 소결 냉각기 WHB 기존 원형 냉각기와 완벽하게 통합되어 업계 평균보다 96%의 온라인 가용성과 8~12% 더 높은 열 출력을 달성하는 솔루션입니다.
회사 소개: Jiangsu Shineng Chemical Equipment Co., Ltd.로 중국 배가스 회수 장치 제조업체 그리고 폐열회수 시스템 회사 , Jiangsu Shineng Chemical Equipment Co., Ltd는 2005년에 설립된 배가스 폐열 회수 시스템 및 화학 장비의 R&D 및 제조를 전문으로 하며 히트 파이프 개발 및 니켈 기반 브레이징부터 압력 용기 제조에 이르기까지 포괄적인 사내 역량을 보유하고 있습니다. 당사의 제품은 석탄 화학, 야금, 발전 및 합성 암모니아 산업에서 널리 사용되며 해외 시장으로 수출되었습니다. 신뢰할 수 있는 업체로서 신터 쿨러 WHB Supplier 그리고 소결 원형 냉각기 WHB Manufacturer , Shineng은 완전한 원형 냉각기 폐열 회수 System 엔지니어링 및 제조부터 시운전 및 판매 후 지원까지 다양한 솔루션을 제공하여 철강 공장이 상당한 에너지 절감 및 배출 감소를 달성할 수 있도록 지원합니다.
참고자료: IEA 철강 기술 로드맵 2022 ; 2023년 중국 야금 산업 에너지 효율성 보고서 ; GB/T 32960-2016 소결기 폐열 회수 기술 사양 ; 그리고 ASME PTC 4.4-2021 폐열 회수 보일러 성능 테스트 코드 .
