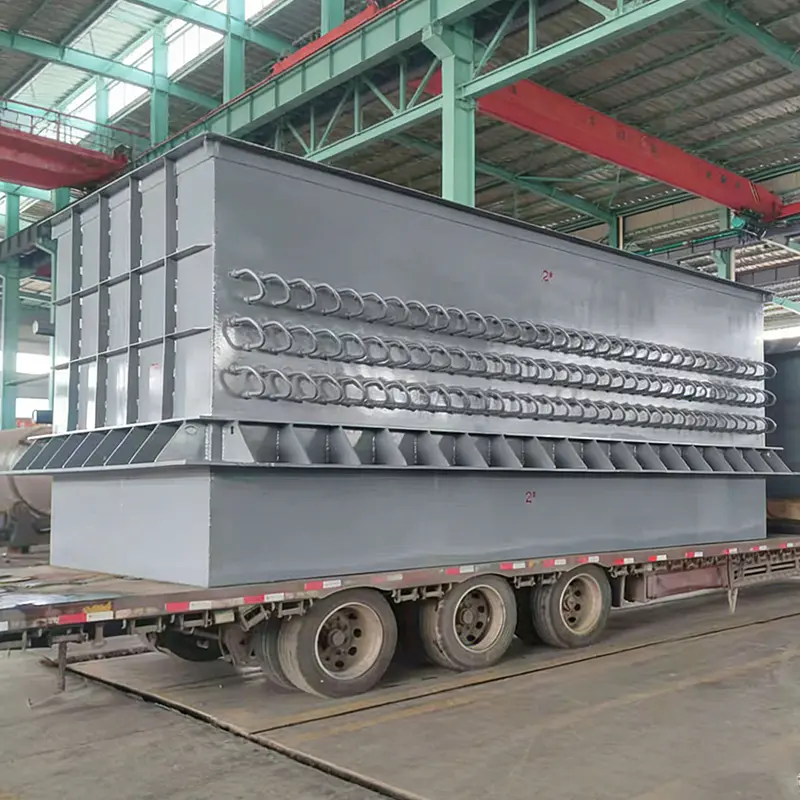

Pre-RH 진공로 재생기는 철강 제련의 RH 정련 공정에서 진공탱크의 잔열을 회수, 활용하는 핵심 에너지 절약 장치입니다. 진공탱크의 간헐적인 작동으로 인해 손실되는 막대한 양의 열을 효율적으로 회수함으로써 철강 생산 시 에너지 효율을 높이고 환경 배출을 줄이는 데 중요한 기술 지원을 제공합니다.
산업용 보일러의 케이싱 아래에 있는 웅덩이는 단순한 배관 문제인 경우가 거의 없습니다. 60t/h 코크스 오븐 연도 가스 폐열 보일러에서 케이싱 이음매를 따라 나타나는 물은 일반적으로 튜브-튜브 시트 용접 실패, 얇아진 이코노마이저 튜브 또는 흘러내리는 핸드홀 개스킷 등 세 가지 중 하나를 나타냅니다. 이 세 가지 결함은 통로에서 거의 동일해 보이며 바로잡는 데 드는 비용과 가동 중지 시간이 크게 다릅니다. 유혹은 항상 동일합니다. 무언가를 조이고, 장치를 온라인 상태로 유지하고, 다음 계획된 정전 중에 처리하...
Read More보일러 안전 릴리프 밸브 누출: 세부 사항에 대한 짧은 답변 보일러 안전 릴리프 밸브에서 누출이 발생하는 경우 관리상의 문제가 아닌 압력 경계의 결함으로 처리하십시오. 밸브는 가압 드럼과 과압 상황 사이에 있는 마지막 기계적 장벽이며, 증기를 지속적으로 통과시키는 밸브는 이미 더 이상 신뢰할 수 있는 장벽이 아닙니다. 눈에 보이는 기둥은 일반적으로 몇 주 전에 디스크와 시트 사이에 첫 번째 미세한 증기 경로가 열리면서 시작된 일련의 사건의 끝입니다. 실제적인 결론이 우선입니다. 왜냐하면 그것이 이후에...
Read More보일러 PRV가 누출되는 이유: 결론이 먼저 새벽 3시, 전날 완벽하게 작동하던 보일러 아래 바닥에 따뜻한 웅덩이가 펼쳐집니다. 자연스러운 반응은 밸브가 고장났다고 가정하고 교체를 주문하는 것입니다. 그 반응은 대개 잘못된 것입니다. 보일러 PRV 누출은 시스템 어딘가의 압력 문제로 인한 증상이며 릴리프 밸브는 이를 보고할 수 있을 만큼 정직한 구성 요소 중 하나입니다. PRV, 안전 밸브 또는 릴리프 밸브라고도 하는 압력 릴리프 밸브는 고정된 설정점에 고정된 기계 장치입니다. 주거용 및 경상업용 온...
Read More진공로 재생기란 무엇입니까? A 진공로 재생기 철강 제련 및 야금 진공 공정, 특히 RH(Ruhrstahl-Heraeus) 정련 사이클에 사용되는 고효율 열에너지 회수 장치입니다. 는 pre-RH 진공로 재생기 진공 탱크 작동 중에 방출되는 간헐적인 고온 연도 가스(일반적으로 1100°C 초과)에서 폐열을 포착하고 저장합니다. 한 쌍의 세라믹 또는 벌집형 재생기를 사용하는 시스템은 열 흡수 및 방출 주기를 번갈아 가며 연소 공기를 용광로 온도에 가깝게(최대 1000°C) 예열하고 배기 가스 온도를 150°C 미만으로 낮춥니다. 로서 중국 진공로 재생기 전문가, 강소신능화학설비유한회사 고급 재생 버너 시스템을 제공합니다. 2005년에 설립된 중국 배가스 회수 장치 제조업체이자 폐열 회수 시스템 회사인 Jiangsu Shineng Chemical Equipment Co., Ltd.는 배가스 폐열 회수 시스템 및 화학 장비의 R&D 및 제조를 전문으로 하며 히트 파이프 개발 및 니켈 기반 브레이징에서 압력 용기 제조에 이르기까지 포괄적인 자체 역량을 보유하고 있습니다. 당사의 제품은 석탄 화학, 야금, 발전 및 합성 암모니아 산업에서 널리 사용되며 해외 시장으로 수출되었습니다. 신뢰할 수 있는 업체로서 진공로 재생기 공급 업체 그리고 철강 제련 재생기 제조업체 , Jiangsu Shineng은 철강 공장의 RH 정제 공정에서 25~35%의 에너지 절감을 달성하도록 지원합니다.
전 세계 철강산업은 연간 약 3.4기가톤의 CO2를 배출합니다. 진공로에서 폐열을 회수하면 이를 최대 8%까지 줄일 수 있습니다. 일반적인 RH 탈기 장치는 배치당 200~300톤의 액체 강철을 처리하며, 연도 가스 열 손실은 총 에너지 입력의 12~18%를 나타냅니다. 는 중국 pre-RH 진공로 재생기 고온, 저산소 연소 기술을 통해 이러한 문제를 해결합니다.
는 진공로 재생기 한 쌍의 재생기(세라믹 구체, 벌집 블록 또는 구조화된 패킹)를 사용하여 이중 챔버 교대 사이클에서 작동합니다. 동안 재생주기 , RH 진공 탱크의 고온 배기 가스(1100-1250°C)는 유도 통풍 팬에 의해 재생기 A를 통해 흡입됩니다. 가스가 재생 매체(비표면적 300-600m²/m²)를 통과할 때 대류 열 전달이 발생하여 매체 온도를 높이는 동시에 연도 가스를 150°C 미만으로 냉각시킵니다. 이 냉각된 가스는 스택으로 배출됩니다. 짧은 시간(일반적으로 30~60초) 후에 고급 역방향 밸브가 흐름 방향을 전환합니다. 이제 연소 공기가 재생기 A를 통해 유입되어 저장된 열을 흡수하고 예열 온도 950~1050°C에 도달합니다. 동시에 연소가스는 재생기 B를 통과하여 다음 사이클을 위해 가열됩니다. 는 pre-RH 진공로 재생기 이상의 열회수 효율을 달성합니다. 90% , 연도가스 배출구 온도가 지속적으로 150°C 미만(종종 90-120°C)입니다. 전체 사이클 기간은 재생기 용량과 원하는 예열 수준에 따라 45~120초입니다.
210톤 RH 탈기기의 경우 냉기 연소에서 재생 예열로 전환하면 천연가스 소비량이 강철 톤당 2.8m3 감소합니다. 이는 300,000톤 생산 라인당 연간 58,800m3에 해당합니다. 장쑤 신엥(Jiangsu Shineng) 중국 진공로 재생기 내열성 세라믹(Al2O₃ 함량 >95%)과 열충격 방지 소재를 통합하여 1300°C 용광로 온도에서 안정적인 작동을 보장합니다.
는 table below compares key performance indicators between a conventional recuperator and a modern 진공로 재생기 Jiangsu Shineng에서 제공한 것입니다. RH 정제 작업을 기반으로 한 데이터(2025년 업계 벤치마크).
| 매개변수 | 기존 회복기 | 진공로 재생기 |
|---|---|---|
| 열회수 효율(%) | 40 – 60% | 88 – 95% |
| 공기 예열 온도(°C) | 300 – 500 | 950 – 1050 |
| 배기가스 배출구 온도(°C) | 350 – 550 | 90 – 140 |
| 찬 공기 대비 연료 절감량(%) | 15 – 22% | 28 – 40% |
수평 막대 분석: 는 chart illustrates the significant performance advantage of the 진공로 재생기 기존의 회복기에 비해. 표준 복열기는 제한된 열 전달 표면과 단일 패스 설계로 인해 열 회수율이 40-60%에 불과합니다. 대조적으로, pre-RH 진공로 재생기 88~95%의 회수율을 달성합니다. 이는 배가스에서 발생하는 거의 모든 폐열이 재사용된다는 의미입니다. 배치당 12,000m³의 천연가스를 소비하는 일반적인 210톤 RH 탈기기의 경우 열 회수율을 55%에서 92%로 이동하면 배치당 4,440m³가 절약됩니다. 연간 2,000개 이상의 배치를 통해 연료 절감액은 888만m3에 달하며 연간 약 17,600톤의 CO2 배출량을 줄입니다. 이것이 선도적인 철강 공장이 지정하는 이유입니다. 중국 진공로 재생기 경험이 풍부한 시스템 진공로 재생기 supplier 새로운 RH 설치 및 개조를 위한 Jiangsu Shineng.
에서 진공로 재생기 시스템에서는 연소 공기 예열 온도가 증가함에 따라 연료 소비가 감소합니다. 아래 선 차트는 천연 가스 연소(과잉 공기 10%)에 대한 이러한 관계를 수량화합니다. 표준 연소 엔지니어링 계산에서 파생된 데이터입니다.
선 그래프 해석: 이 곡선은 공기 예열 온도가 높을수록 연료 절감 효과가 어떻게 증가하는지 보여줍니다. 이는 공기 예열의 주요 이점입니다. 진공로 재생기 . 200°C 예열(단순 복열기의 경우 일반적)에서 연료 절감 효과는 12%에 불과합니다. 500°C에서는 절약율이 22%에 이릅니다. 그러나 pre-RH 진공로 재생기 950~1050°C 예열을 달성하여 냉기 연소에 비해 연료를 38~41% 절감합니다. 100MW RH 용해로를 운영하는 철강 제련 시설의 경우 41%의 연료 절감은 41MW의 화력 회수로 이어지며, 연간 약 120,000톤의 CO2를 제거합니다. 선형에 가까운 관계는 예열 온도가 100°C 증가할 때마다 연료 효율이 4~5% 증가한다는 것을 나타냅니다. 이는 중국 pre-RH 진공로 재생기 2차 제강 탈탄소화를 위한 필수 기술입니다.
로서 철강 제련 재생기 제조업체 , Jiangsu Shineng은 여러 고온 산업에 걸쳐 시스템을 설치했습니다. 세로 막대형 차트는 연간 평균 CO2 감소량을 보여줍니다. 진공로 재생기 부문별 설치(2020~2025년 프로젝트 데이터 기준).
기둥형 차트 통찰력: 는 진공로 재생기 철강 산업(RH 탈기)에서 가장 큰 CO2 감소 효과를 제공하며, 설치당 연간 약 16,800톤의 CO2를 줄입니다. 이는 도로에서 승용차 3,600대를 제거하는 것과 같습니다. 항공우주 열처리 시설(진공 브레이징 및 용체화 처리)은 고온 순환 운전으로 인해 9,500톤 감소를 달성합니다. 반도체 재료 가공(실리콘 잉곳 어닐링)과 고급 툴링(진공 경화)도 6,200~7,800톤의 상당한 절감 효과를 나타냅니다. 로서 중국 진공로 재생기 supplier , Jiangsu Shineng은 2018년부터 누적 CO2를 380,000톤 이상 줄이는 시스템을 공급했습니다. 이 수치는 2030년까지 모든 새로운 고온 진공로에 축열식 버너를 권장하는 IEA Net Zero 시나리오와 일치합니다.
는 pre-RH 진공로 재생기 5가지 주요 지표에서 기존 시스템보다 뛰어난 성능을 발휘합니다. 레이더 차트는 재생 시스템(Jiangsu Shineng)과 RH 탈기를 위한 표준 비재생 버너를 비교합니다.
방사형 차트 평가: 는 blue polygon (regenerative 진공로 재생기 )는 모든 속성에서 훨씬 더 높은 점수를 받았습니다. 90% 이상의 열 회수로 연료 효율이 9.5/10에 도달합니다. 예열된 공기로 인해 안정적인 불꽃 특성이 구현되므로 진공로 내부의 온도 균일도가 9/10(AMS2750 표준에 따라 ±3°C 달성)으로 향상됩니다. NOx 감소 점수 8.5/10 – 고온, 저산소 연소 원리는 기존 버너에 비해 열적 NOx 형성을 45~55% 억제합니다. 열회수 성능은 10/10입니다. 대조적으로, 비재생식 버너(빨간색 점선)는 연료 효율에서 3/10, 열 회수에서 2/10을 기록합니다. 에 대한 철강 제련 재생기 제조업체 , 이러한 이점은 운영 비용 절감 및 환경 규정 준수 개선으로 직접적으로 이어집니다. 장쑤 신엥(Jiangsu Shineng) 중국 pre-RH 진공로 재생기 1250°C에서 ±2.8°C의 용광로 온도 균일성이 문서화된 것으로 40개 이상의 야금 설비에서 입증되었습니다.
선두적인 강소 신엥(Jiangsu Shineng) 진공로 재생기 공급 업체 그리고 철강 제련 재생기 제조업체 , 재생 용기, 역전 밸브, PLC 제어 및 연소 관리를 포함한 완전한 재생 버너 시스템을 제공합니다. 당사 시스템은 기존 RH 탈기 작업과 완벽하게 호환되며 가동 중지 시간을 최소화하면서 개조할 수 있습니다(일반적으로 설치 10~14일).
에 대한 pre-RH 진공로 재생기 시스템에서 역방향 밸브는 흐름 방향을 매 순간 전환합니다. 30~90초 , 재생기 크기와 원하는 공기 예열 온도에 따라 다릅니다. 짧은 주기(30~45초)는 보다 안정적인 예열 온도(±15°C)를 제공하고, 긴 주기(60~90초)는 밸브 마모를 줄입니다. Jiangsu Shineng의 PLC 제어 시스템은 용광로 부하에 따라 사이클 시간을 자동으로 최적화합니다.
는 ceramic honeycomb or ball regenerator media has a typical service life of 3~5년 깨끗한 연도 가스 응용 분야(예: 천연 가스 연소). 먼지가 존재할 수 있는 철강 제련의 경우 압축 공기를 이용한 역블로잉을 통한 정기적인 청소(12~18개월마다)를 권장합니다. 교체 미디어는 Jiangsu Shineng에서 구할 수 있습니다. 중국 진공로 재생기 supplier .
예. 개조 진공로 재생기 기존 RH 진공 탱크에 새로운 재생기 모듈, 역전 밸브 및 제어 시스템을 설치하는 작업이 포함됩니다. Jiangsu Shineng은 아시아와 유럽에서 12건의 개조를 완료했습니다. 회수 기간은 일반적으로 18~24개월 천연가스 절약을 기준으로 합니다. 개조는 적절하게 엔지니어링된 경우 진공 무결성이나 정제 성능에 영향을 미치지 않습니다.
