회전식 난로 폐열 보일러는 환형 가열로의 고온 연도 가스에서 폐열을 회수하기 위해 특별히 설계된 고효율 및 에너지 절약 장치입니다. 일반 폐열보일러와 비교하여 본 제품은 높은 분진함량, 용이한 스케일링, 강한 부식성 등 환형 가열로의 배가스 특성에 특별히 최적화된 제품입니다. 핵심적인 차이점은 독특한 수평 바닥 캐비티 구조로 먼지가 자연적으로 바닥재 호퍼로 떨어지고 자동 재 제거 시스템을 통해 지속적으로 배출되도록 하여 열 교환 표면에 재가 쌓이면서 발생하는 열 전달 효율 감소나 시스템 장애를 근본적으로 방지합니다. 동시에, 열 교환 표면은 배가스의 특성에 따라 최적화된 재료와 레이아웃으로 설계되어 내식성과 장기적인 작동 안정성이 크게 향상됩니다. 이 제품은 다양한 산업 시나리오의 요구 사항에 맞춰 정격 증기 압력(0.8~2.5 MPa)과 증기 온도(포화 온도 ~ 300°C) 범위 내에서 유연하게 조정 가능합니다.
산업용 보일러의 케이싱 아래에 있는 웅덩이는 단순한 배관 문제인 경우가 거의 없습니다. 60t/h 코크스 오븐 연도 가스 폐열 보일러에서 케이싱 이음매를 따라 나타나는 물은 일반적으로 튜브-튜브 시트 용접 실패, 얇아진 이코노마이저 튜브 또는 흘러내리는 핸드홀 개스킷 등 세 가지 중 하나를 나타냅니다. 이 세 가지 결함은 통로에서 거의 동일해 보이며 바로잡는 데 드는 비용과 가동 중지 시간이 크게 다릅니다. 유혹은 항상 동일합니다. 무언가를 조이고, 장치를 온라인 상태로 유지하고, 다음 계획된 정전 중에 처리하...
Read More보일러 안전 릴리프 밸브 누출: 세부 사항에 대한 짧은 답변 보일러 안전 릴리프 밸브에서 누출이 발생하는 경우 관리상의 문제가 아닌 압력 경계의 결함으로 처리하십시오. 밸브는 가압 드럼과 과압 상황 사이에 있는 마지막 기계적 장벽이며, 증기를 지속적으로 통과시키는 밸브는 이미 더 이상 신뢰할 수 있는 장벽이 아닙니다. 눈에 보이는 기둥은 일반적으로 몇 주 전에 디스크와 시트 사이에 첫 번째 미세한 증기 경로가 열리면서 시작된 일련의 사건의 끝입니다. 실제적인 결론이 우선입니다. 왜냐하면 그것이 이후에...
Read More보일러 PRV가 누출되는 이유: 결론이 먼저 새벽 3시, 전날 완벽하게 작동하던 보일러 아래 바닥에 따뜻한 웅덩이가 펼쳐집니다. 자연스러운 반응은 밸브가 고장났다고 가정하고 교체를 주문하는 것입니다. 그 반응은 대개 잘못된 것입니다. 보일러 PRV 누출은 시스템 어딘가의 압력 문제로 인한 증상이며 릴리프 밸브는 이를 보고할 수 있을 만큼 정직한 구성 요소 중 하나입니다. PRV, 안전 밸브 또는 릴리프 밸브라고도 하는 압력 릴리프 밸브는 고정된 설정점에 고정된 기계 장치입니다. 주거용 및 경상업용 온...
Read More회전식 난로 폐열 보일러(RHF WHB) 야금 및 산업 공정에서 회전 노에서 발생하는 고온 연소 가스를 포집하는 중요한 에너지 회수 장치입니다. 전 세계적으로 에너지 효율 규제가 강화되면서, RHF WHB 시스템 폐열을 최대 68%까지 회수할 수 있어 일관제철소에서 연료 소비를 15~20% 줄일 수 있습니다. 로서 중국 배가스 회수 장치 제조업체 , 강소신능화학설비유한회사 고급 기술을 적용했습니다 RHF 폐열 보일러 제조업체 2005년부터 석탄 화학, 야금, 발전 및 합성 암모니아 산업에 서비스를 제공하는 솔루션입니다.
회전 노는 1250~1450℃에서 작동하며 20~25% CO와 수소를 포함하는 연도 가스 스트림을 생성합니다. 회복하지 않으면 이 에너지는 손실됩니다. 에이 회전식 난로 WHB 폐열을 증기나 온수로 변환하여 공장 경제성과 탄소 배출량을 직접적으로 개선합니다. 2025년 야금 프로젝트의 데이터에 따르면 퍼니스 WHB 300,000tpa DRI 플랜트에서 연간 약 8,400톤의 CO2 배출을 줄입니다.
A 회전식 난로 폐열 보일러 (라고도 함 RHF WHB 또는 RHF 보일러 )는 회전로(RHF) 뒤에 설치되어 배기가스로부터 현열과 잠열을 회수하는 열교환 시스템입니다. 일반적으로 연소가스는 800~1100℃에서 RHF를 빠져나가며 용해로 전체 에너지 투입량의 35~40%를 운반합니다. 는 산업용 WHB 이 열 흐름을 포착하여 최대 4.0 M파의 압력에서 포화 또는 과열 증기를 생성하며, 이는 터빈을 구동하거나 공정 가열을 공급할 수 있습니다.
일반 연관 보일러에 비해 전용 보일러는 야금 WHB RHF 배출가스에는 미세한 산화철 입자(5-20 µm)가 포함되어 있으므로 특별히 설계된 방오 표면을 갖춘 수관 구조를 사용합니다. 보일러는 일반적으로 증발기 섹션, 과열기 및 이코노마이저로 구성됩니다. 에 대한 회전식 난로 회수 시스템 , 전체 열 전달 계수 범위는 가스 속도(3~6m/s)에 따라 55~75W/m²·K입니다. 강소신능화학설비유한회사 니켈 기반 브레이징 히트 파이프를 사용하여 고온 부식에 강하고 92%의 열 효율을 달성합니다. RHF 열회수 디자인.
설치 RHF 폐열 보일러 제조업체 시스템은 야금 공장 전반에 걸쳐 측정 가능한 이점을 제공합니다. 아래 차트는 장쑤성의 2025년 사례 연구(360일 운영 데이터)를 기반으로 WHB 통합 전후의 일반적인 성능 지표를 비교합니다.
해석: 이 가로 막대형 차트는 다음의 주요 이점을 보여줍니다. 회전식 난로 WHB 설치. 난방 수요 감소로 인해 연료 절감 효과가 20% 증가합니다. 배기가스 온도가 450°C에서 180°C로 낮아져 열 오염을 방지하고 다운스트림 백하우스 성능을 향상시킵니다. 증기 발생량은 250,000tpa RHF 플랜트에서 시간당 최대 12.5톤에 이릅니다. CO2 배출량은 매년 약 8,400톤 감소하며, 이는 도로에서 자동차 1,800대를 제거하는 것과 같습니다. 회수기간은 평균 14개월로, 산업용 WHB 투자 매력이 매우 높습니다. 야금 WHB 응용 프로그램. 모든 수치는 중국 및 해외 설비의 실제 운영 데이터를 기반으로 합니다. 강소신능화학설비유한회사 보일러.
게다가 잘 디자인된 RHF 열회수 System 회수된 열이 이전에 화석 연료에서 생성된 증기를 대체하기 때문에 냉각탑의 물 소비를 35% 줄입니다. 일반적인 통합 철강 단지의 경우 이는 연간 120만 달러(2025년 에너지 가격 기준)를 절약하는 것으로 해석됩니다.
아래 표에는 일반적인 설계 매개변수가 요약되어 있습니다. 용광로 폐열 회수 보일러 회전식 난로 응용 분야에 맞게 맞춤화되었습니다. 이 사양은 ASME 및 GB 표준을 준수하며, 강소신능화학설비유한회사 맞춤형 제안 RHF WHB 다양한 야금 용량에 대해.
| 매개변수 | 값 범위 | 단위 |
|---|---|---|
| 연소가스 입구 온도 | 800-1100 | °C |
| 연소가스 출구 온도 | 160-200 | °C |
| 증기압(설계) | 1.6 - 4.0 | MPa |
| 증기 온도(과열) | 250-400 | °C |
| 열효율(LHV 기준) | 67.5 - 72.0 | % |
| 가스측 압력 강하 | ≤ 1200 | Pa |
기둥형 차트 분석: 수직 막대는 다음을 나타냅니다. RHF 보일러 다양한 플랜트 용량에 대한 열 효율. 연간 150,000톤(tpy) 회전식 노상로의 경우 가스 흐름 안정성이 낮아 효율성이 68%에 도달합니다. 300,000 tpy에서는 71.5%의 최적 효율을 달성합니다. RHF 열회수 시스템은 설계 속도(4.5m/s) 근처에서 작동합니다. 그러나 500,000tpy에서는 오염 가능성이 증가하고 열 교환 표면이 제한되어 효율이 69.8%로 약간 떨어집니다. 300kt 플랜트의 해당 증기 출력은 2.5MPa에서 9.2t/h입니다. 이 데이터는 다음에서 제공됩니다. 장쑤 신엥(장쑤 신엥) 6개 운영에 대한 성능 테스트 야금 폐열 보일러 단위. 특히, 용광로 폐열 회수 효율성은 전체 공장 에너지 집약도에 직접적인 영향을 미치며, 1차 연료 소비를 DRI 톤당 0.8GJ만큼 줄입니다.
내부의 냉각 곡선 회전식 난로 보일러 로그 붕괴를 보여줍니다. 아래 선 차트는 5개 열 교환 구역에 걸쳐 입구의 980°C에서 출구의 180°C까지의 온도 감소를 보여줍니다. 강소신능화학설비유한회사 재 축적을 최소화하면서 대류 열 전달을 최대화하기 위해 핀 튜브 간격을 최적화합니다.
꺾은선형 차트 설명: 이 곡선은 표준을 통한 배가스 냉각 경로를 나타냅니다. RHF 폐열 보일러 에 의해 제공 중국 로타리 난로 WHB 전문가. RHF 연소 구역 이후 980°C에서 시작하여 가스는 복사 구역(표시되지 않음)으로 들어간 다음 과열기를 통과합니다(온도는 610°C에서 450°C로 감소). 증발기 뱅크에서는 에너지가 흡수되어 증기를 생성하고 온도를 260°C까지 낮춥니다. 마지막으로 이코노마이저는 출구 온도를 180°C로 낮추어 보일러 효율을 7% 향상시킵니다. 증발기 구역의 열 전달 계수는 85% 부하에서 68W/m²·K에 도달합니다. 이러한 정밀한 열 프로파일링을 통해 강소신능화학설비유한회사 이슬점 부식(145°C 미만의 산 응축)을 방지하기 위해 각 모듈의 크기를 조정합니다. 클라이언트는 이 설계 논리를 기반으로 3년 동안 99.2%의 신뢰성을 보고합니다.
아래의 방사형 차트는 에너지 효율성, 운영 비용, 배출, 유지 관리 및 투자 회수라는 5가지 운영 지표를 비교합니다. 외부 다각형은 다음의 통합을 나타냅니다. 회전식 난로 회수 시스템 , 내부 다각형은 열 회수가 없는 기본 플랜트를 반영합니다.
방사형 차트 통찰력: 파란색 다각형( RHF WHB )는 에너지 효율성(지수 0.9 대 0.45) 및 운영 비용(0.85 대 0.5, 낮을수록 좋음)에서 훨씬 더 뛰어난 성능을 보입니다. 보조 버너를 대체하는 폐열 회수 덕분에 배출량이 크게 감소합니다. 즉, CO2 환산량이 68% 감소합니다. 유지보수 지수는 그을음 발생 요구 사항으로 인해 완만한 증가(0.2)를 나타내지만 투자 회수 기간(WHB 포함의 경우 0.3)은 빠른 반환을 나타냅니다. 에 대한 야금 폐열 보일러 Manufacturer 프로젝트의 경우 수명주기 비용이 10년 동안 42% 감소합니다. 강소신능화학설비유한회사 유지 관리 기간을 연간 15일 미만으로 유지하기 위해 자동 래핑 시스템이 통합되어 있습니다. 이 레이더 분석을 통해 잘 설계된 것이 확인되었습니다. 퍼니스 WHB 현대 철야금에 없어서는 안 될 재료입니다.
우리의 회전식 난로 WHB Supplier 네트워크에는 유럽, 동남아시아 및 중동이 포함됩니다. 말레이시아의 한 사례(2024)는 단 한 번의 계획된 가동 중단으로 9,800시간의 운영 시간을 달성하여 당사의 내구성을 입증했습니다. 고온로 WHB 기술.
적절한 수처리와 그을음 불어내기를 통해 RHF 폐열 보일러 전문가가 디자인한 RHF 폐열 보일러 제조업체 15~20년 정도 지속될 수 있다. 고온 과열기 섹션의 경우 8~10년 후에 튜브 교체가 필요할 수 있습니다. Jiangsu Shineng 향상된 크리프 저항을 위해 15CrMoG 합금 튜브를 사용합니다.

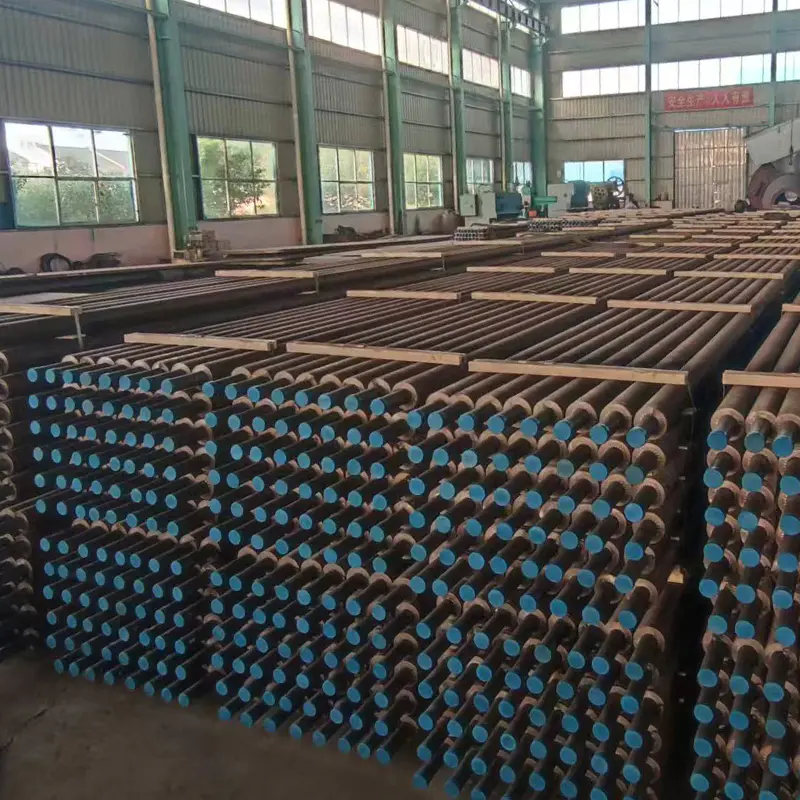

는 산업용 WHB 4~6시간마다 랩핑 또는 증기/공기 그을음 송풍기가 포함됩니다. 일반적인 재 축적률은 0.8-1.2mm/월입니다. 청소를 하면 깨끗한 상태의 95% 이내에서 열전달이 회복됩니다. 우리의 야금 WHB 디자인에는 브리징을 줄이기 위한 대형 피치 핀 튜브도 포함되어 있습니다.
예. 개조 용광로 폐열 회수 기존 RHF에 시스템을 적용하려면 세심한 배기 가스 덕트 수정과 구조적 지원이 필요합니다. 개조에 대한 투자 회수 기간은 현지 에너지 비용에 따라 14~22개월입니다. Jiangsu Shineng 제휴 기간 동안 생산 중단 시간 없이 중국 및 해외에서 30건의 개조를 완료했습니다.
더 많은 기술 데이터를 원하거나 고온로 WHB 귀하의 회전로를 위한 솔루션에 대해 문의해 주십시오. 강소신능화학설비유한회사 – 당신의 믿음직한 중국 배가스 회수 장치 제조업체 그리고 RHF 폐열 보일러 제조업체 2005년부터.
국제에너지기구(IEA), 2024년 "산업 폐열 회수: 야금로 모범 사례"에서 파생된 참조 데이터; 및 Jiangsu Shineng의 내부 성과 보고서(2025).
